Interrupteur Marche/Arrêt Rouge

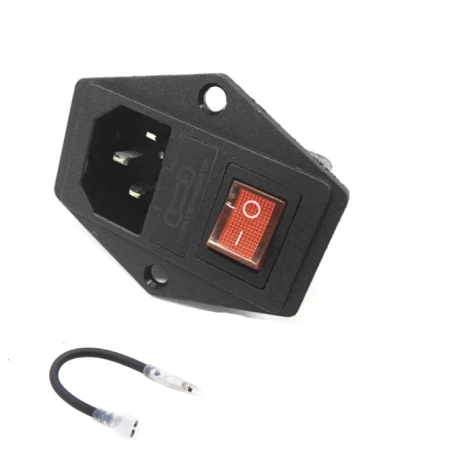

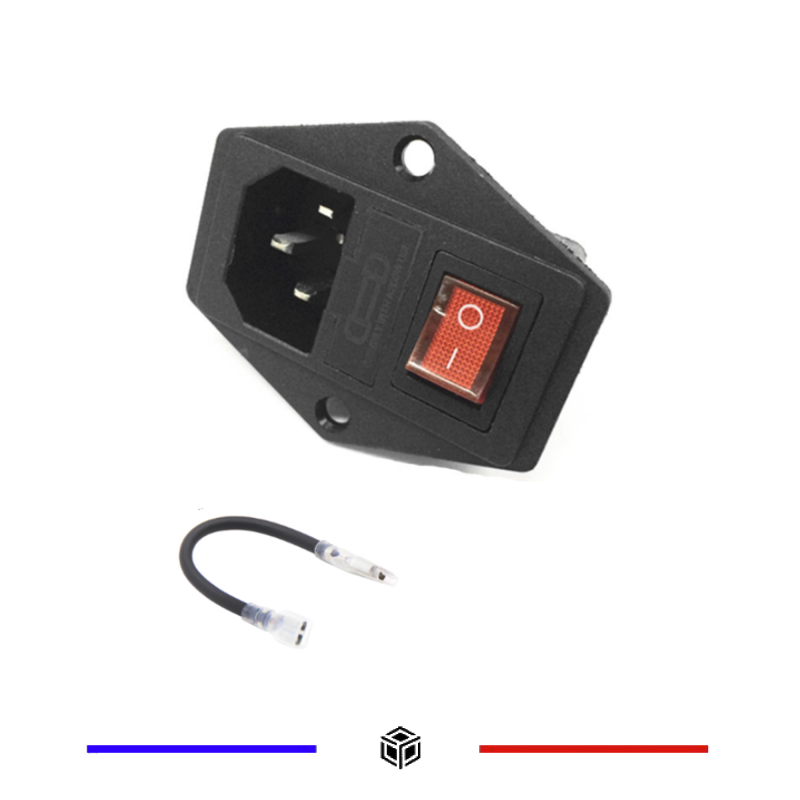

Entrée d’alimentation avec interrupteur rouge

Cet ensemble réunit une entrée à trois contacts, un interrupteur à bascule marche/arrêt rouge et un porte-fusible. Les éléments extérieurs sont en plastique et en métal. Il sert à regrouper l’arrivée d’alimentation et sa commande sur la paroi d’un boîtier.

Vérifier le montage avant remplacement

Comparez la forme de l’entrée, l’implantation des contacts, l’encombrement arrière et les points de fixation avec la pièce d’origine. Contrôlez la découpe du panneau et le dégagement nécessaire aux connexions avant toute modification du boîtier.

Raccordement et protection

Vérifiez les marquages de la pièce et les exigences électriques de l’équipement. Le type et le calibre du fusible doivent correspondre au circuit à protéger. La présence d’un interrupteur ou d’un porte-fusible ne suffit pas, à elle seule, à déterminer la protection de l’installation.

Le montage et le câblage d’une alimentation secteur doivent être réalisés hors tension par une personne qualifiée, suivant le schéma de l’équipement. Contrôlez l’isolement, le maintien des connexions et la liaison de protection prévue par le montage avant remise en service.

Photo non contractuelle.
