Capteur de fin de course axe XYZ 3Pin N/O N/C creality

Détecter la position de référence d’un axe

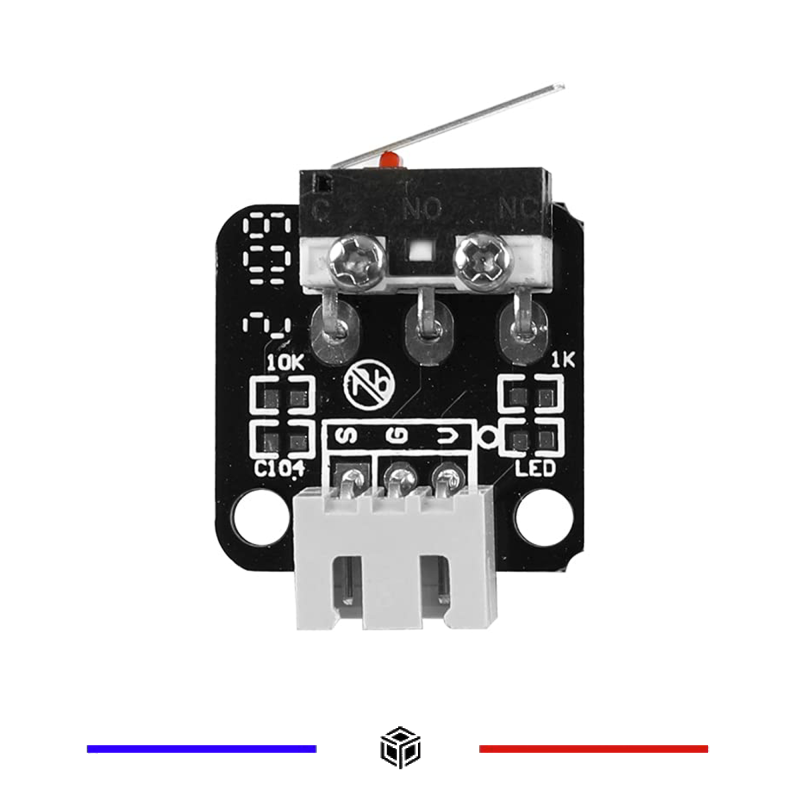

Un capteur de fin de course transmet à la carte de commande l’information nécessaire pour repérer une position de l’axe, notamment lors de la prise d’origine. Ce modèle est présenté pour les axes X, Y et Z des équipements Creality. La photographie montre un interrupteur mécanique à levier monté sur une petite carte.

Comprendre les indications NO et NC

NO signifie normalement ouvert et NC normalement fermé : ces indications décrivent l’état d’un contact au repos. Elles ne donnent pas, à elles seules, le brochage du connecteur de la carte. Le raccordement doit suivre le schéma du module et celui de l’entrée de fin de course de votre imprimante.

Avant de remplacer votre capteur

• Comparez la position du levier, les points de fixation et le connecteur avec la pièce en place.
• Identifiez les broches d’alimentation, de masse et de signal selon la documentation du module ; ne vous fiez pas uniquement à la couleur des fils.
• Vérifiez l’état logique attendu par la carte de commande et sa configuration.

Montage et contrôle

Effectuez le raccordement hors tension. Après installation, vérifiez dans l’interface de commande que l’état du capteur change lorsque le levier est actionné. Contrôlez ensuite le dégagement mécanique avant de lancer une prise d’origine.
