Interrupteur optique

Détection optique d’un passage

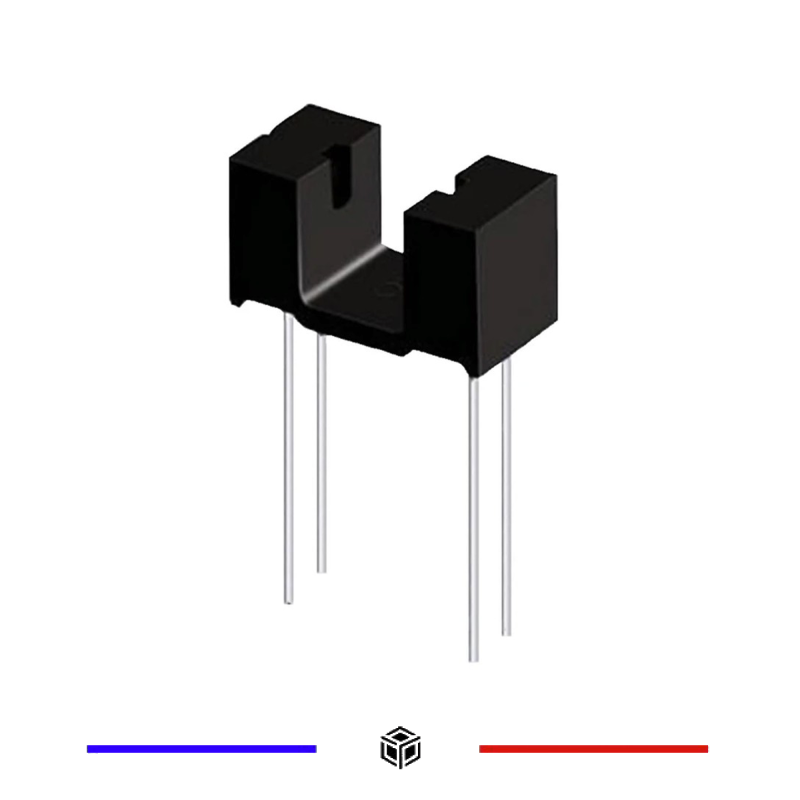

Cet interrupteur optique est proposé parmi les capteurs de proximité et de fin de course. Sur le format à fourche illustré, une pièce passe entre l’émetteur et le récepteur et interrompt le trajet lumineux. Ce principe permet de repérer une position sans actionner de levier mécanique.

Prévoir l’intégration mécanique et électrique

• Vérifiez que la pièce de détection peut traverser la fourche sans toucher le capteur.
• Identifiez l’émetteur, le récepteur et les connexions à partir de la fiche technique de la référence livrée.
• Prévoyez un circuit d’alimentation et de lecture adapté aux caractéristiques du composant.
• Contrôlez l’état logique attendu par la carte de commande de votre installation.

Montage et contrôle

Réalisez le raccordement hors tension. Une fois le montage alimenté selon sa documentation, vérifiez que le signal change lorsque la pièce coupe puis libère le trajet lumineux. Gardez la zone de détection dégagée et propre pour éviter qu’un résidu ne gêne le passage ou la lecture.

Photo non contractuelle.
