Capteur de fin de filament - Duet3D - V3.0 - Préassemblé

Duet3D Filament Monitor V3.0 – Capteur à Aimant Rotatif Préassemblé, Prêt à l'Emploi

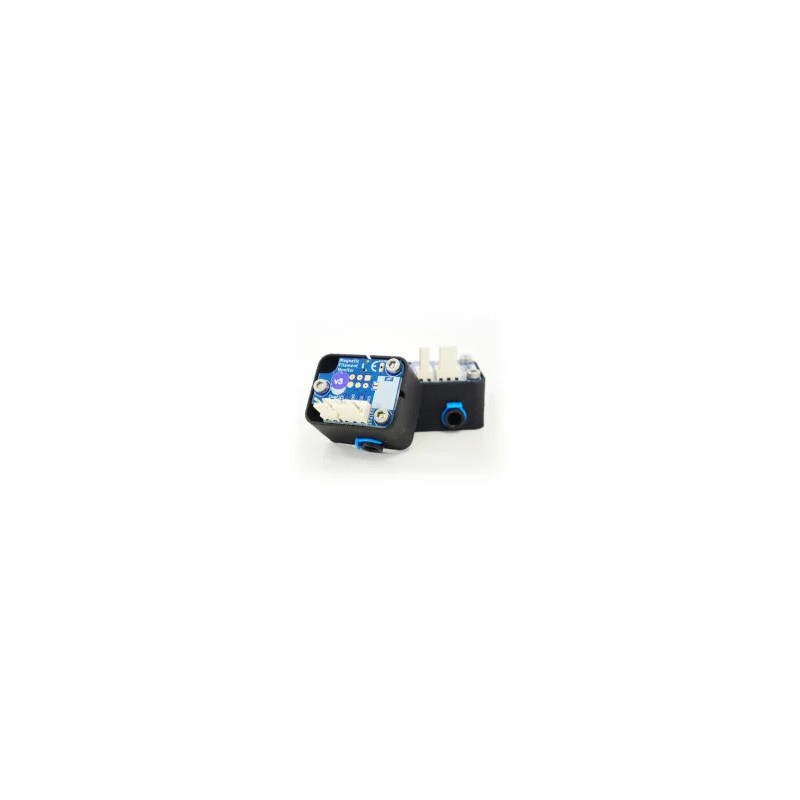

Le Duet3D Filament Monitor V3.0 est un capteur de surveillance du filament haute précision, conçu pour fonctionner en tandem avec les cartes contrôleurs Duet 2 et Duet 3. Contrairement aux simples détecteurs de présence (switch mécanique ou optique), ce capteur mesure en continu la quantité réelle de filament traversant le dispositif et compare cette valeur au déplacement commandé par le firmware. Il est ainsi capable d'anticiper une large gamme de défauts d'extrusion avant qu'ils ne compromettent irrémédiablement la pièce en cours d'impression. Cette version est livrée entièrement préassemblée dans son boîtier MJF : aucun assemblage mécanique, aucune soudure, aucune impression de pièces requise — le capteur est prêt à être installé et branché dès réception.

Principe de Fonctionnement : Un Extrudeur à Rebours

Le capteur repose sur un principe mécanique ingénieux : le passage du filament entraîne en rotation un arbre hobé usiné sur mesure, solidaire d'un aimant à magnétisation diamétrale de 3 mm. La rotation de cet aimant est lue par l'encodeur magnétique AS5601, qui transmet en temps réel l'angle mesuré à la carte Duet via un protocole filaire propriétaire. Le microcontrôleur embarqué (ATtiny44A) envoie des trames de 16 bits toutes les 40 ms lorsque le filament est en mouvement. La comparaison entre déplacement mesuré et déplacement commandé permet de détecter :

• La fin de filament (run out)
• Le patinage de l'extrudeur (skipping steps)
• Le début de bouchage de buse (grinding ou résistance anormale)
• Le broyage du filament dans le bloc d'entraînement

La précision du système est telle que l'impression peut être mise en pause avant qu'un bourrage ou une rupture de filament n'ait compromis la pièce en cours.

Nouveautés de la Version V3.0

La V3.0 introduit un assemblage magnétique remanié : l'aimant annulaire des versions V1.0 et V2.0 est remplacé par un aimant cylindrique (rod magnet) de 3 mm, offrant un couplage plus précis entre le déplacement du filament et la rotation mesurée. Le boîtier est fabriqué par impression Multi Jet Fusion (MJF), procédé industriel produisant des pièces à haute densité et précision dimensionnelle supérieure à l'impression FDM classique. Dans la version préassemblée, l'intégralité du mécanisme — arbre hobé, roulement, aimant, PCB, collets et clips — est montée et contrôlée en usine avant expédition.

Spécifications Techniques

• Microcontrôleur : ATtiny44A
• Encodeur magnétique : AS5601
• Tension d'alimentation : 3,3V (adaptable 5V par modification du via PCB)
• Température ambiante maximale : 85°C
• Protocole de communication : fil unique, compatible entrées endstop Duet 2 et connecteurs IO Duet 3
• Diamètre filament compatible : 1,75 mm
• Connectique : pack connecteur Molex KK inclus (boîtiers + contacts à sertir)
• Fréquence de rapport : trame 16 bits toutes les 40 ms en cours de déplacement

Contenu de la Livraison

• 1 × Duet3D Filament Monitor V3.0 — entièrement préassemblé dans son boîtier MJF, prêt à l'installation
• 1 × Pack connecteur Molex KK (boîtiers + contacts à sertir) pour raccordement à la carte Duet

Compatibilité et Configuration

Le Filament Monitor se connecte aux entrées endstop des cartes Duet 2 WiFi, Duet 2 Ethernet, Duet 3 Mini 5+ et aux connecteurs IO des cartes Duet 3 MB6HC et Duet 3 MB6XD. La configuration s'effectue via la commande G-code M591 dans le fichier config.g de RepRapFirmware. La documentation complète est disponible sur docs.duet3d.com.

Note : la version préassemblée est exclusivement compatible avec le filament de 1,75 mm. Pour le diamètre 2,85 mm, une version kit avec boîtier personnalisé (non fourni) est disponible séparément.
