Interrupteur de fin de course mécanique avec câble 1m

Fin de course mécanique avec câble de 1 m

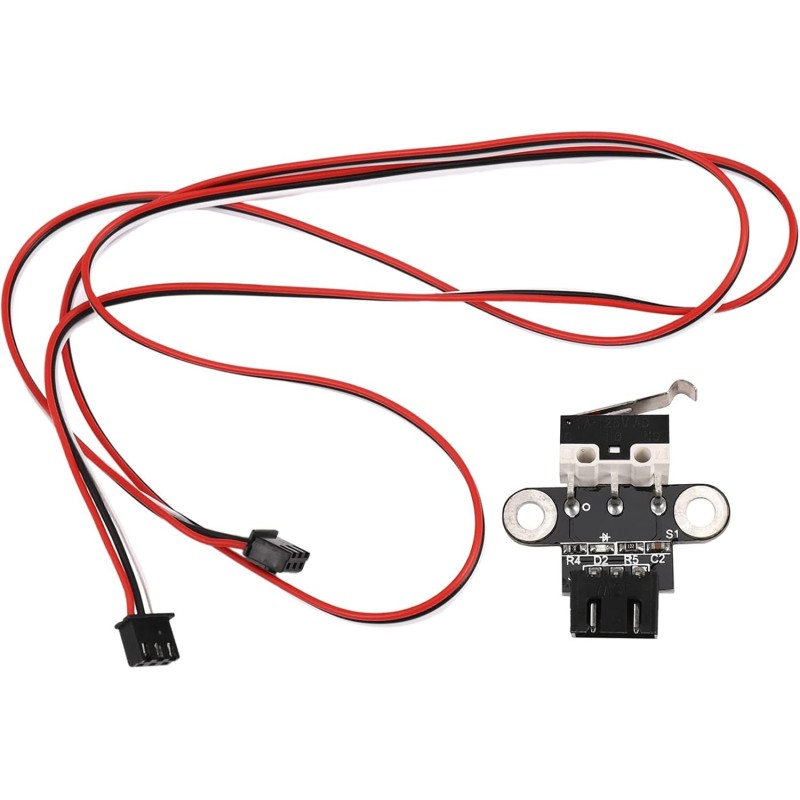

Ce module comporte un micro-interrupteur à levier à extrémité recourbée, monté sur une petite carte. L’actionnement du levier permet au système de commande de détecter la position atteinte par un axe, notamment lors de la prise d’origine.

Module et câble fournis

• 1 module de fin de course mécanique sur carte.
• 1 câble de 1 m à trois conducteurs, avec connecteurs 3 broches.

Comparer la fixation et les raccordements

La carte présente deux trous de fixation. Comparez leur emplacement, l’encombrement du module et la course du levier avec votre montage. Le chariot doit actionner le levier avant de rencontrer une butée mécanique.

Faites confirmer le brochage, la tension admise et l’état logique du signal avant raccordement. Un connecteur à trois broches ne garantit pas que l’ordre des contacts soit celui de la carte de commande. Effectuez les branchements machine hors tension.

Contrôler le déclenchement

Avant un déplacement automatique, vérifiez dans le firmware que l’état du fin de course change lorsque le levier est actionné. Sur une machine équipée de Marlin, la commande M119 permet de lire l’état des fins de course configurés ; consultez la documentation de cette commande.
