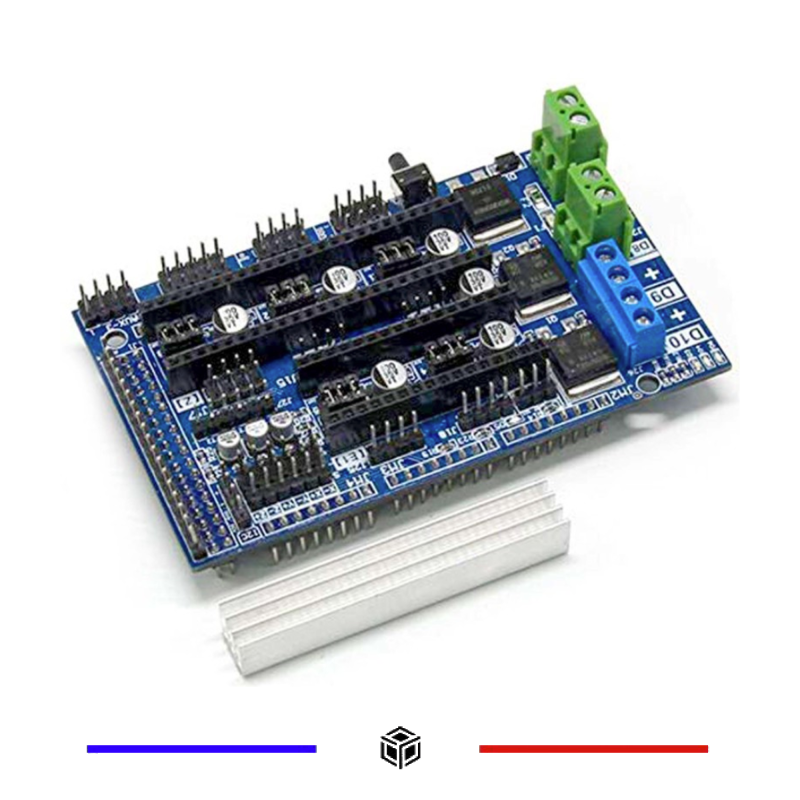

RAMPS 1.6 Carte de contrôle panneau

Carte RAMPS 1.6 pour imprimante RepRap

Cette carte RAMPS 1.6 sert de panneau de commande pour un montage d’imprimante RepRap de type Mendel ou Prusa. Elle propose cinq emplacements pour modules pilotes de moteur au format annoncé Pololu ; leur présence dans le colis doit être vérifiée séparément.

Les interfaces comprennent trois entrées thermistances, des sorties chauffage/ventilateur commandées par MOSFET en PWM, ainsi que des broches I²C et SPI pour une extension adaptée. Des voyants signalent l’activation des sorties de chauffe.

Les protections annoncées sont des fusibles de 5 A et de 11 A, ce dernier pour le circuit du lit chauffant. Il s’agit de calibres de protection, pas d’un courant permanent garanti pour chaque sortie : contrôlez la carte réelle et les limites du montage avant de dimensionner les charges.

Le raccordement de deux moteurs sur l’axe Z est prévu pour certains montages Prusa Mendel. Vérifiez les pilotes, le schéma, l’alimentation et la configuration du firmware avant câblage. L’ajout d’un lecteur SD ou de périphériques demande les modules et connexions compatibles.

Photo non contractuelle.
