Plateau Lit chauffant MK2B hotbed

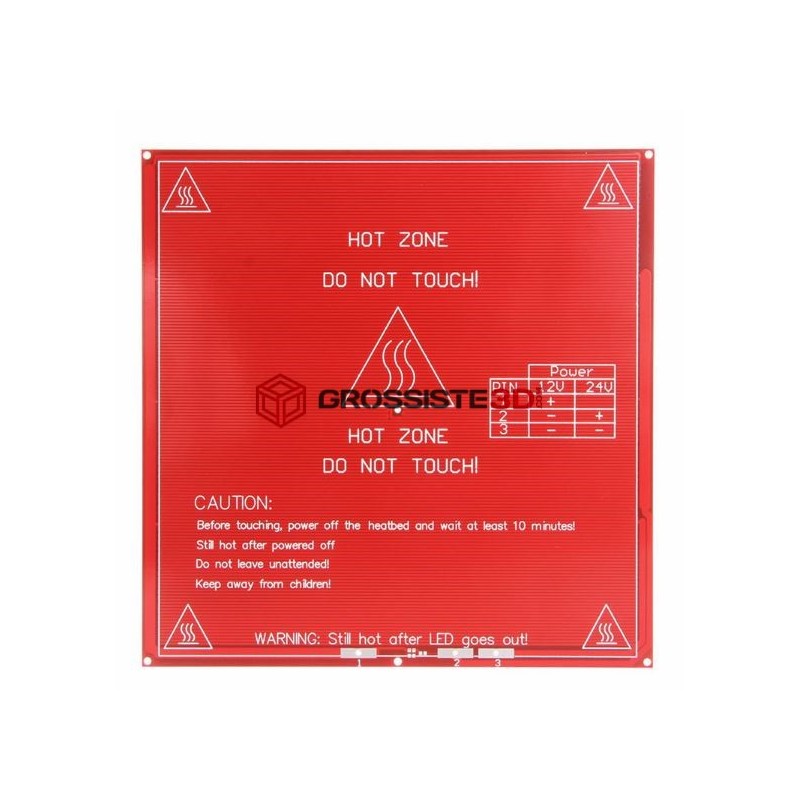

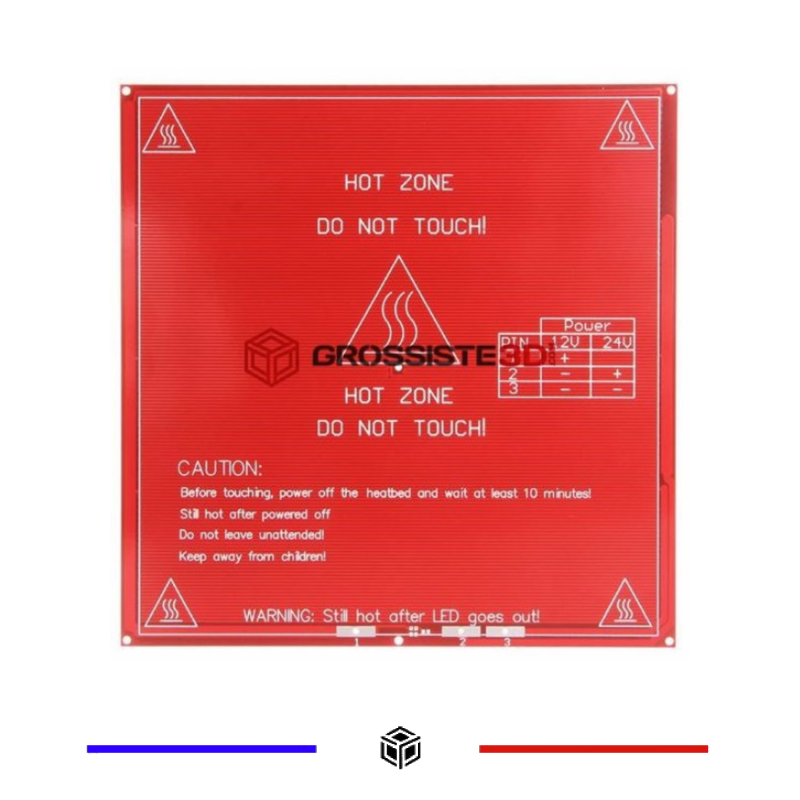

Plateau chauffant MK2B de 214 × 214 mm

Ce plateau chauffant au format 214 × 214 mm est destiné à un montage d’imprimante 3D adapté au PCB MK2B. Son support est en FR4 de 1,6 ± 0,15 mm, avec deux couches et un cuivre de 35 µm. Le masque de soudure est rouge et la sérigraphie blanche sur les deux faces.

Deux configurations d’alimentation

Le repérage imprimé sur la carte distingue les configurations 12 V et 24 V. Le raccordement doit correspondre à la tension retenue : vérifiez le tableau de la carte et la notice de votre montage avant de câbler le plateau. La désignation MK2B ne suffit pas à garantir la compatibilité de l’alimentation ou de la carte de commande.

Préparer l’intégration

Comparez le format du plateau et les points de fixation avec le support de votre imprimante. Vérifiez également la commande de chauffe, le câblage et le capteur de température choisi. Effectuez le montage hors tension et évitez de solliciter les soudures lorsque le plateau se déplace.

La surface reste chaude après l’arrêt de la chauffe : laissez-la refroidir avant manipulation.

Éléments à prévoir

Le plateau est livré non câblé et sans LED. Le capteur de température 100k n’est pas fourni ; sa version et son paramétrage doivent correspondre au contrôleur utilisé.

Photo non contractuelle.
