Amortisseur Damper 3D Nema17 M

Amortisseur de vibrations pour montage moteur NEMA 17

Cet amortisseur pour moteur NEMA 17, aussi appelé damper, se place entre le moteur et son support pour limiter la transmission des vibrations au châssis. Son effet dépend de la rigidité du montage et des autres sources de bruit de la machine.

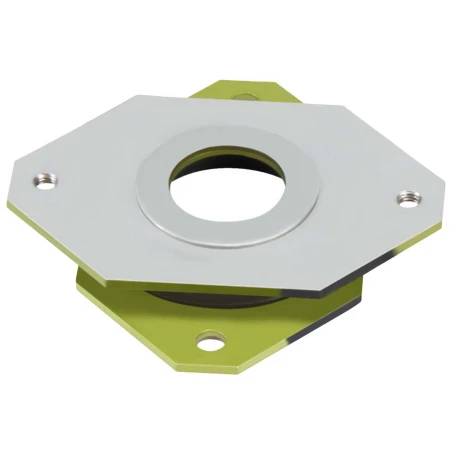

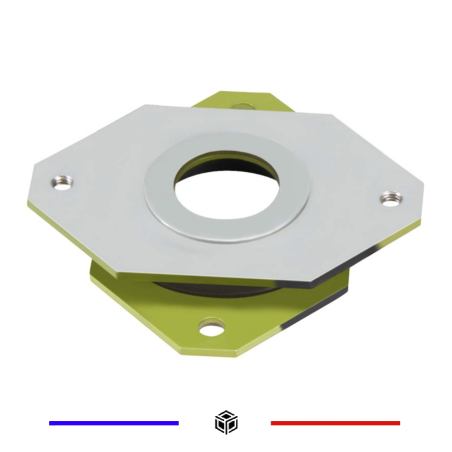

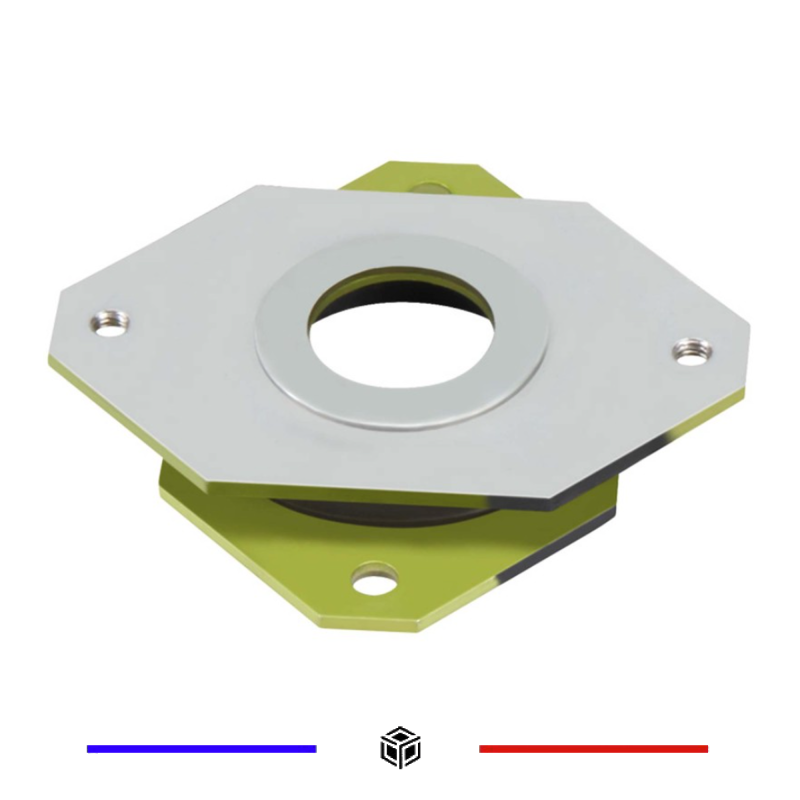

Il est constitué de deux plaques métalliques séparées par un insert élastomère souple. Cette liaison ajoute un élément entre le moteur et le châssis : vérifiez le dégagement, la fixation et l’alignement de la poulie ou de l’accouplement.

Le montage peut concerner un entraînement d’axe ou un extrudeur dont le support accepte cet amortisseur. Vérifiez l’épaisseur, les entraxes et la longueur des vis avant commande. La visserie M3 est évoquée pour les montages courants ; ses dimensions doivent correspondre à votre support.

Effectuez le montage hors tension. Fixez les plaques sans écraser l’insert, puis contrôlez l’alignement et l’absence de contact parasite pendant les déplacements. Une transmission correctement réglée reste nécessaire pour limiter les vibrations.
