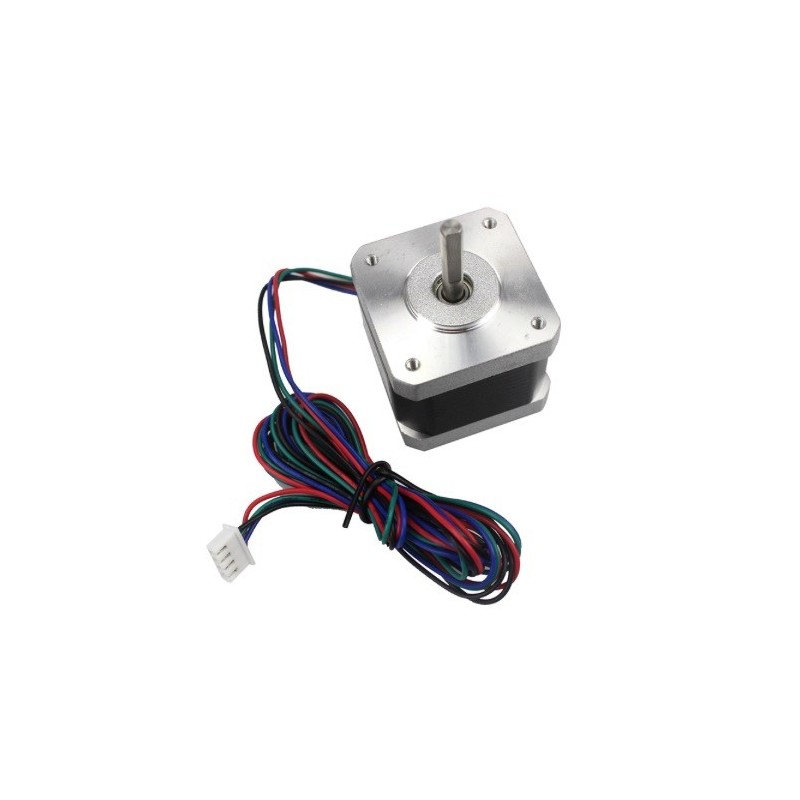

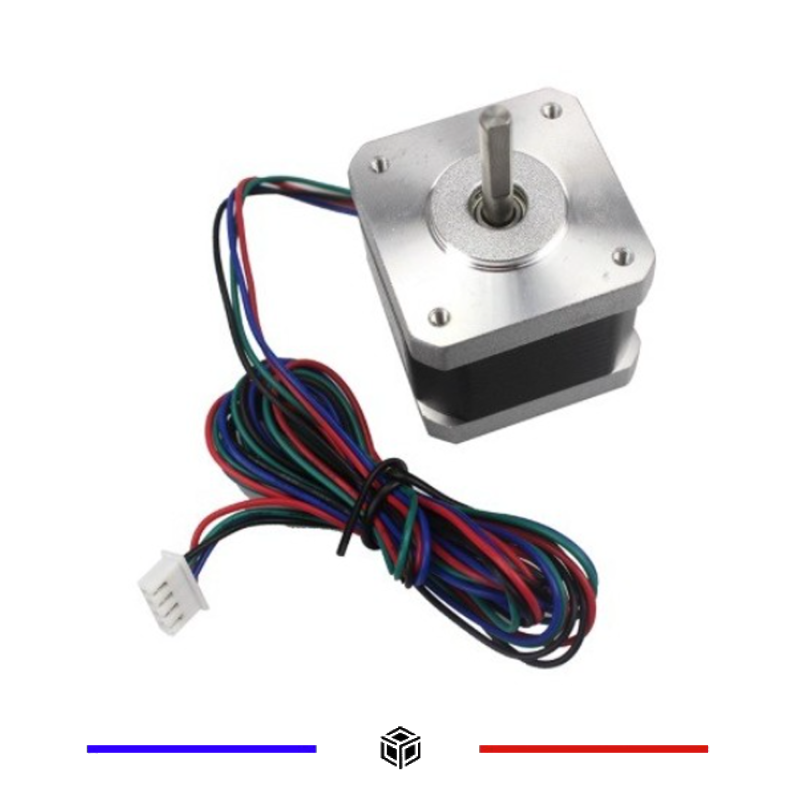

Moteur nema 17 pas à pas Stepper Motor 17HS4401N imprimante 3D

Moteur pas à pas NEMA 17 17HS4401N, 1,7 A par phase

Ce moteur pas à pas NEMA 17, modèle 17HS4401N, présente une longueur de 40 mm et un angle par pas de 1,8°. Il est destiné aux montages d’imprimante 3D, de CNC ou de robotique dont le support et l’électronique correspondent à ses caractéristiques.

Le courant annoncé est de 1,7 A par phase, avec une résistance de 2,0 Ω par phase et une inductance de 3,0 mH par phase. La tension nominale moteur annoncée est de 3,4 V : elle ne remplace pas les spécifications de la carte de commande et du pilote à courant régulé.

Le couple de maintien annoncé est de 40 N·cm. L’inertie du rotor est donnée pour 54 g·cm² et le poids pour 0,24 kg. Le couple de maintien ne garantit pas le même couple en rotation ; choisissez les réglages et la transmission d’après les besoins du montage.

Le moteur possède quatre fils. Repérez les deux enroulements et vérifiez le brochage du pilote avant raccordement. Comparez aussi l’arbre, les entraxes et l’espace disponible ; aucun montage n’est garanti par le seul format NEMA 17.

Contenu : un moteur NEMA 17 et un connecteur de type Dupont à quatre voies, en sachet individuel.

Montez le moteur hors tension, puis alignez l’accouplement ou la poulie sans forcer sur l’arbre. Suivez la documentation du pilote pour le réglage du courant et vérifiez le sens de rotation avant un premier déplacement.

Photo non contractuelle.
