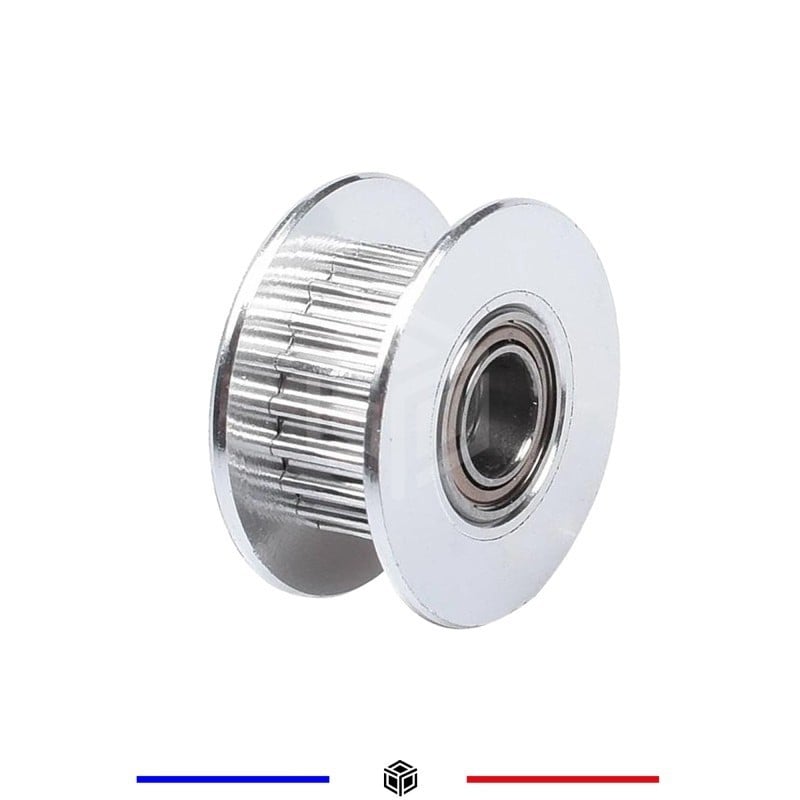

Poulie GT2-16T- 6mm bore 3mm

Poulie GT2 16 dents pour arbre de 3 mm

Cette poulie en aluminium anodisé transmet le mouvement entre un arbre et une courroie GT2. Elle possède 16 dents, un alésage de 3 mm et une denture prévue pour une courroie de 6 mm de largeur.

Le pas de la denture est de 2 mm. Il correspond à l’espacement entre deux dents successives de la courroie.

Vérifier la compatibilité du montage

Contrôlez le diamètre réel de l’arbre, la largeur de la courroie et son profil. L’alésage de 3 mm désigne le passage central de la poulie ; la largeur de 6 mm concerne la courroie compatible. Vérifiez aussi la place disponible autour de la poulie et l’accès à sa fixation.

Lors du remplacement par un modèle dont le nombre de dents diffère, vérifiez les réglages de déplacement de la machine et le rapport d’entraînement du mécanisme. Le format d’un moteur ne suffit pas à confirmer le diamètre de son arbre ni la compatibilité du montage.

Diamètre primitif

Le diamètre primitif est d’environ 10,2 mm. Ce diamètre de référence de la denture ne donne pas le diamètre extérieur de la pièce : contrôlez séparément l’encombrement nécessaire au montage.

Montage et contrôle

Une fixation par vis sans tête est prévue sur l’arbre, avec la visserie fournie.

Machine hors tension, nettoyez l’arbre et positionnez la poulie dans l’alignement de la courroie. Respectez les consignes de serrage du montage, puis contrôlez la rotation, la tenue sur l’arbre et l’absence de frottement avant la remise en service.
