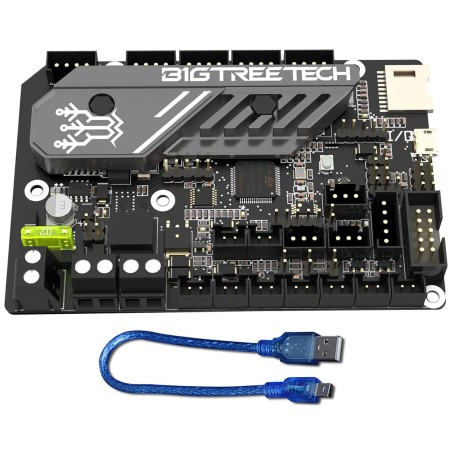

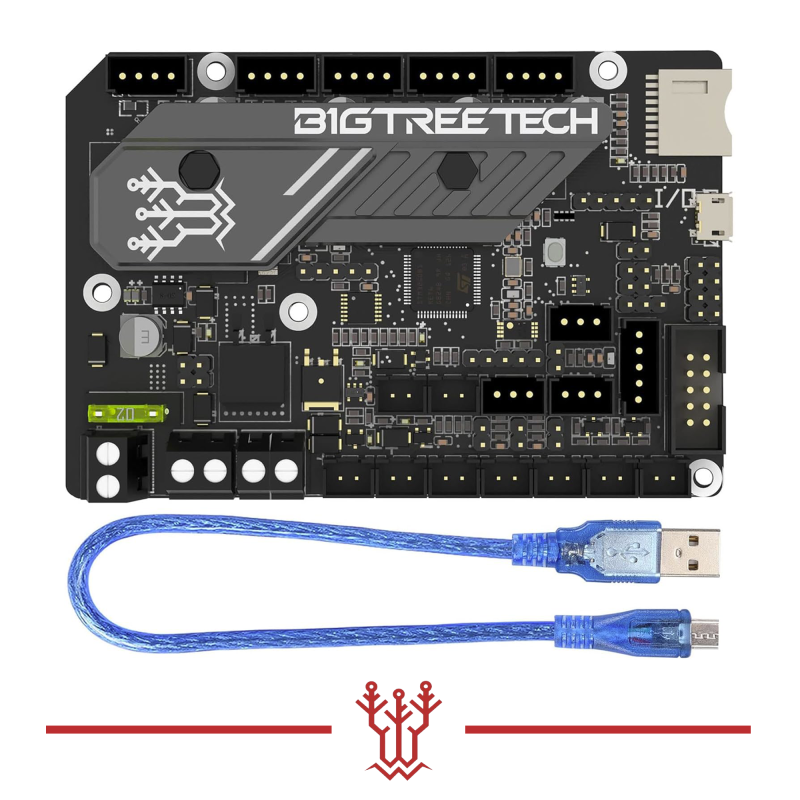

BIGTREETECH SKR‑mini‑E3 V3.0 – Carte mère 32 bit pour Ender & CR‑10

Description du produit

Caractéristiques

• Carte mère 32 bit conçue pour Ender‑3/5, CR‑10 et autres
• Processeur ARM Cortex‑M0+ STM32G0B1/B0 (64 MHz)
• 4 drivers TMC2209 intégrés, mode UART pour impression silencieuse
• Alimentation 12‑24 V DC avec logique 3,3 V :contentReference[oaicite:1]{index=1}
• 3 sorties pour ventilateurs CNC PWM, capteur BLTouch intégré :contentReference[oaicite:2]{index=2}

Caractéristiques techniques

• Dimensions : 103,75 × 70,25 mm, 4 couches PCB :contentReference[oaicite:3]{index=3}
• Connecteurs moteurs : X, Y, Z, Z2, E via UART TMC2209 :contentReference[oaicite:4]{index=4}
• Entrées thermistances : TH0, THB, capteurs NTC/RTD (100 K) :contentReference[oaicite:5]{index=5}
• Communication PC : USB Micro B à 115 200 baud :contentReference[oaicite:6]{index=6}
• Interface afficheur : TFT 2,4″/3,5″, LCD12864, ports EXP/SPI :contentReference[oaicite:7]{index=7}

Composition

• 1× carte SKR‑mini‑E3 V3.0 + dissipateur amélioré
• 1× câble Micro‑USB
• Jeu de cavaliers pour jumper 5 V, sensorless, etc.

Conseils d’utilisation

• Remplacement plug‑and‑play sur Ender‑3/5/CR‑10
• Activez sensorless homing via cavaliers + firmware :contentReference[oaicite:8]{index=8}
• Branchez ventilateurs CNC aux 3 ports PWM pour contrôle thermique
• Connecteur SPI 3,3 V pour capteurs BTT (MicroProbe, SFS, UPS…) :contentReference[oaicite:9]{index=9}
• Mettez à jour firmware depuis GitHub BTT pour compatibilité V3

Applications variées

• Upgrade carte Ender 3/3 Pro/3 V2/5/5 Plus/CR‑10 – impressions fluide & silencieuse
• Optimisation avec Klipper & Marlin – sensorless, BLTouch, ups power‑off
• Compatible écran tactile TFT35 E3 V3, LCD12864, PITFT… :contentReference[oaicite:10]{index=10}
• Extension DIY : RGB LED, capteurs filament, résilience power‑loss
• Idéal pour installations avancées Voron, CoreXY, CNC léger
