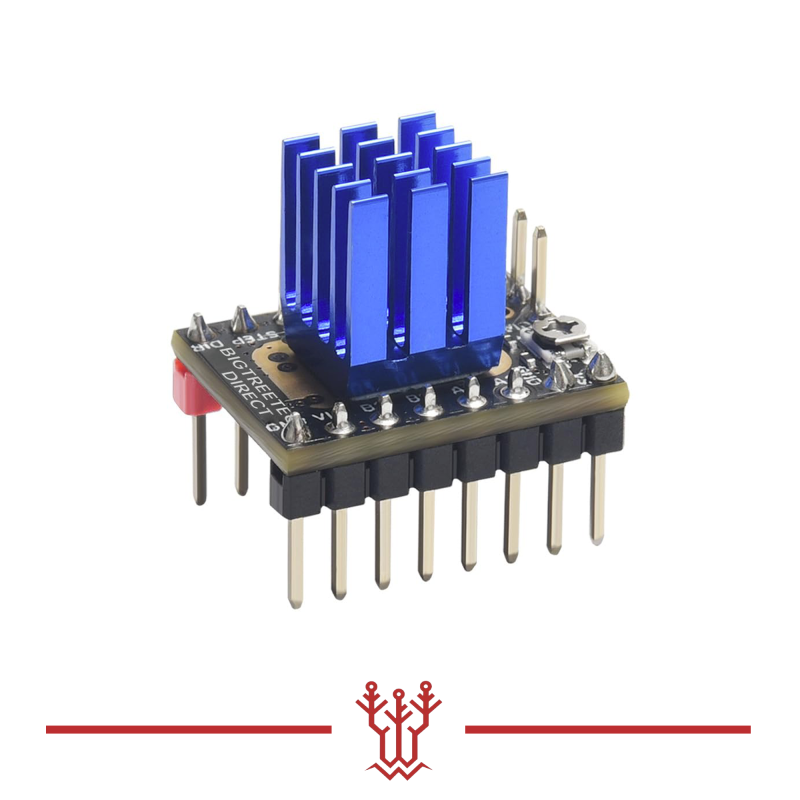

BIGTREETECH TMC2209 V1.3 – Driver pas-à-pas silencieux pour imprimante 3D

Driver BIGTREETECH TMC2209 V1.3 avec commande UART

Le BIGTREETECH TMC2209 V1.3 est un pilote de moteur pas à pas avec commande UART. Il propose les modes StealthChop2 et SpreadCycle ; leur sélection et le courant moteur se configurent selon la carte et le firmware utilisés.

La plage d’alimentation annoncée pour cette fiche est de 5 à 28 V CC. Les valeurs maximales de 2 A RMS et 2,8 A de crête sont distinctes : elles ne constituent pas un courant à appliquer automatiquement. Le réglage doit respecter le moteur, la carte et les conditions de refroidissement.

La fonction StallGuard4 peut être exploitée pour un homing sans contacteur lorsque la carte, le câblage et le firmware le permettent. La présence d’un emplacement de driver ne garantit pas à elle seule cette fonction ni le raccordement UART.

Installez le module hors tension dans le bon sens. Posez le radiateur sans contact avec les broches et prévoyez une dissipation adaptée. Configurez ensuite le pilote dans Marlin ou Klipper selon la notice de votre carte avant les essais de déplacement.

Contenu livré : un driver TMC2209 V1.3, un radiateur aluminium, des broches mâles à souder ou déjà soudées selon le stock, et l’accès au guide de câblage par QR code.
