BIGTREETECH EBB42 CAN V1.2 avec MAX31865

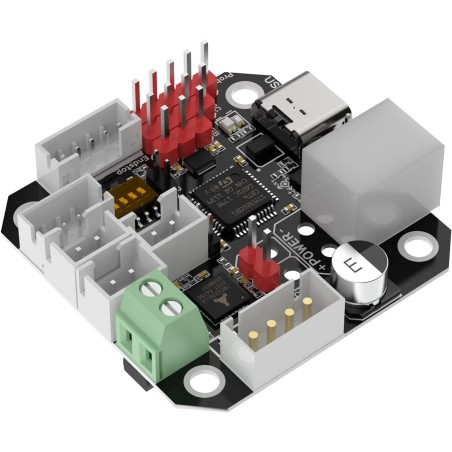

Carte d’extrudeur BIGTREETECH EBB42 CAN V1.2 avec MAX31865

La BIGTREETECH EBB42 CAN V1.2 regroupe les raccordements de l’extrudeur sur la tête d’impression. Elle communique par bus CAN et reçoit une alimentation de 12 à 24 V DC. Les lignes CAN transportent les données ; des conducteurs distincts du faisceau acheminent l’alimentation.

Son microcontrôleur STM32G0B1 gère les interfaces de la carte. Les raccordements concernent le moteur d’extrusion, les ventilateurs, les sondes de température et les capteurs ; chaque port doit être utilisé selon le brochage de la version V1.2.

Cette version est équipée du MAX31865 pour sondes PT100 ou PT1000. Sélectionnez les commutateurs et la configuration correspondant à la sonde et à son câblage. Le plan fabricant V1.1/V1.2 indique une carte de 40 × 40 mm.

La documentation BIGTREETECH présente l’intégration avec Klipper. Préparez une interface CAN compatible, puis suivez les étapes de firmware, d’identification de la carte et de configuration des broches prévues par la notice.

Le produit comprend une carte avec ses connecteurs et borniers prémontés. La présence d’un câble CAN dépend du kit : vérifiez le conditionnement avant de préparer le faisceau. Procédez au raccordement hors tension et contrôlez polarité, tensions des périphériques et terminaison du bus.
