Driver pilote de moteur pas à pas A4988

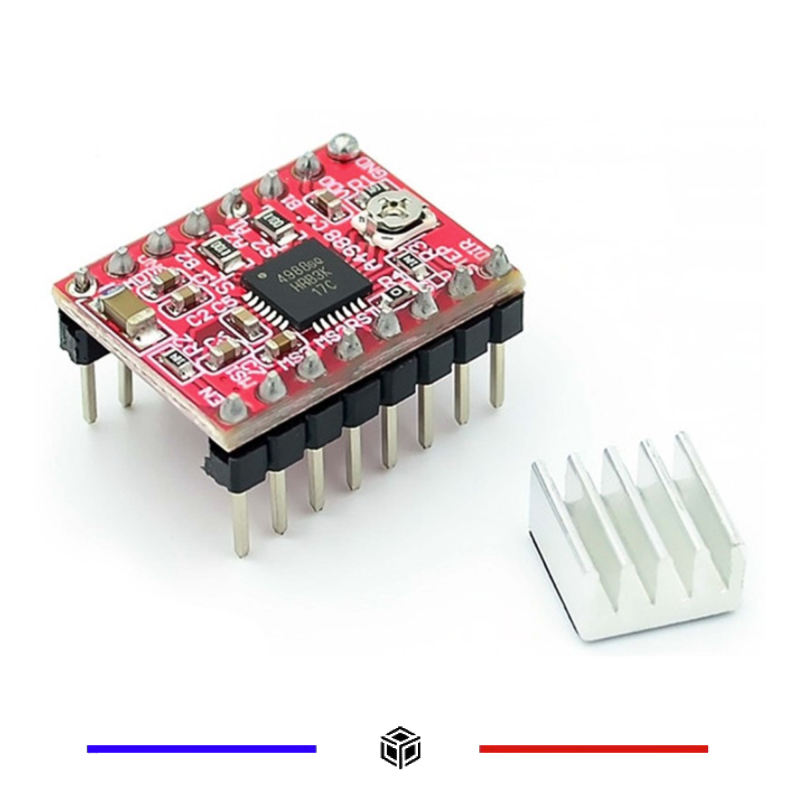

Pilote A4988 avec dissipateur thermique

Ce driver A4988 commande un moteur pas à pas à partir de signaux de pas et de direction. Cinq résolutions sont disponibles : pas entier, demi-pas, quart de pas, huitième de pas et 1/16 de pas.

Les alimentations sont distinctes : 3 à 5,5 V pour la logique sur VDD/GND et 8 à 35 V pour le moteur sur VMOT/GND. Comparez le brochage et le sens d’insertion à la notice de votre carte avant raccordement.

Le potentiomètre permet de régler la limite de courant. Adaptez ce réglage au moteur, au module et à son refroidissement ; une valeur de courant du circuit intégré ne constitue pas une capacité continue garantie de la carte porteuse.

Le circuit comporte une régulation de courant ainsi que des fonctions de protection thermique, de sous-tension et contre certaines surintensités. Un moteur à quatre, six ou huit fils demande le raccordement approprié de ses bobinages ; identifiez-les avant montage et ne débranchez pas le moteur sous tension.

Contenu livré : un pilote A4988 et un dissipateur thermique.

Photo non contractuelle.
