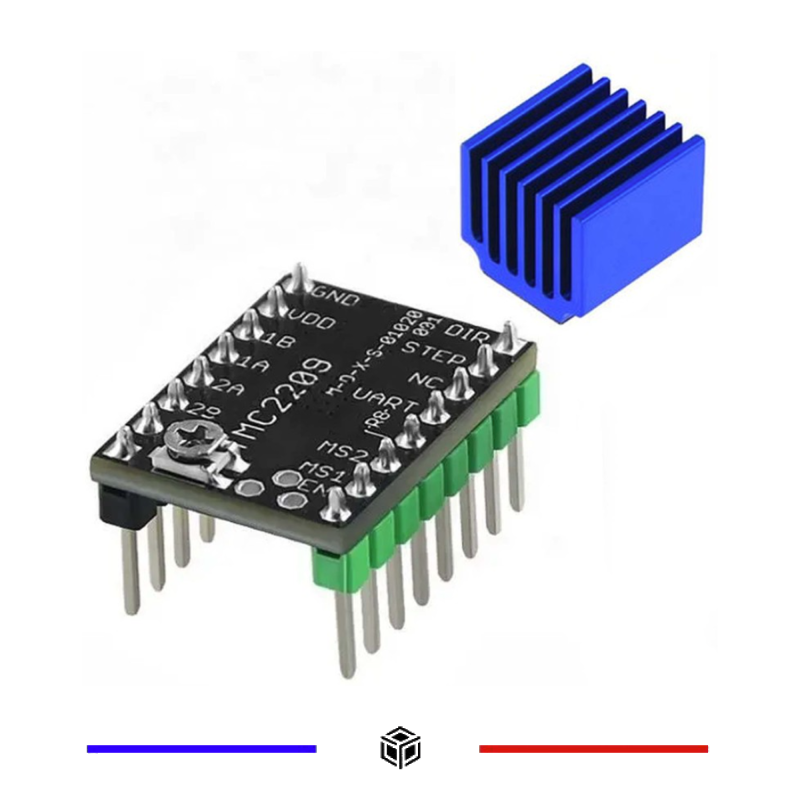

Driver pilote de moteur pas à pas TMC2209

Module annoncé TMC2209, référence Z0369

Ce produit est présenté comme un pilote de moteur pas à pas TMC2209. L’identification du circuit et de la révision de la carte est nécessaire avant de l’associer à une carte de commande.

Identifier la version livrée

Faites confirmer la sérigraphie et le circuit du module réellement fourni. Les illustrations de la galerie ne présentent pas toutes la même identification ; elles ne suffisent donc pas à choisir une notice de câblage.

Vérifier la configuration

À partir de la notice de cette version, vérifiez le brochage, les alimentations, le courant moteur et les modes de commande disponibles. Le format du module ne garantit pas à lui seul son interchangeabilité avec un autre pilote.

Contenu et refroidissement

Faites confirmer les accessoires et le dissipateur fournis, puis appliquez les exigences de montage et de refroidissement de la version identifiée. Les valeurs électriques et les réglages d’un A4988 ne sont pas une notice de configuration pour ce produit.

Photo non contractuelle.
