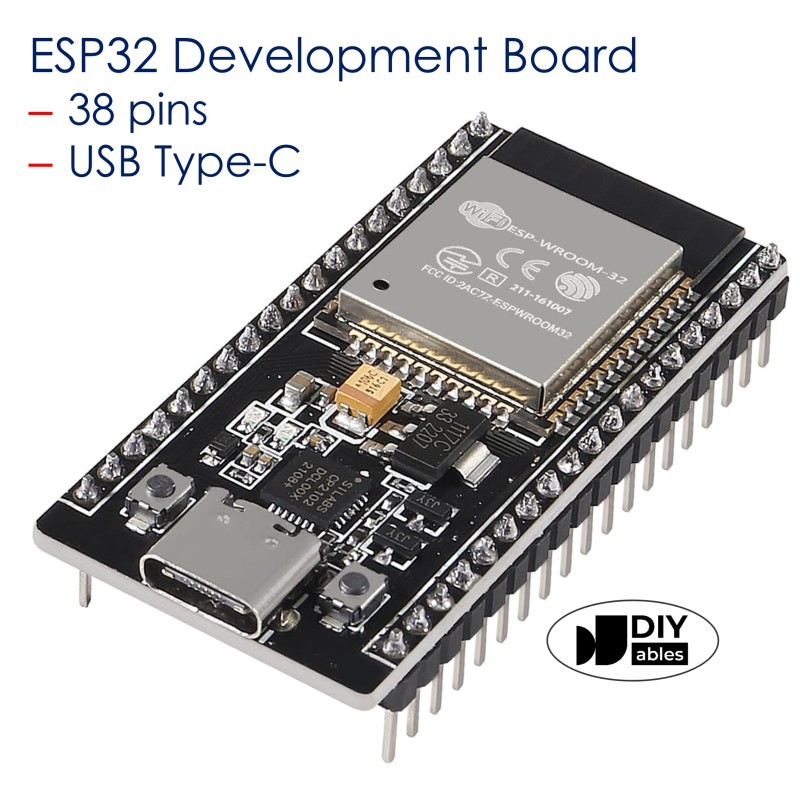

Carte de développement ESP32 WROOM-32 – WiFi + Bluetooth, 38 broches, USB C, puce CP2102

Une carte ESP32 USB-C pour vos projets connectés

Cette carte utilise un module ESP32-WROOM-32 avec processeur Xtensa LX6 double cœur jusqu’à 240 MHz, 4 Mo de mémoire Flash et 520 Ko de SRAM. Elle prend en charge le Wi-Fi 802.11 b/g/n à 2,4 GHz ainsi que le Bluetooth 4.2 Classic et BLE, pour relier des capteurs, transmettre des mesures ou piloter un projet connecté.

USB-C pour la programmation

Le connecteur USB-C sert à l’alimentation en 5 V et à la liaison avec l’ordinateur. Le convertisseur CP2102 assure la communication USB-série. Utilisez un câble USB capable de transmettre les données ; si le port série n’est pas reconnu, installez le pilote CP210x adapté à votre système.

La carte peut être programmée avec Arduino IDE après installation du support ESP32, avec ESP-IDF ou avec un firmware MicroPython adapté. Les boutons BOOT et EN permettent d’intervenir sur le démarrage et la réinitialisation.

38 contacts : vérifier la fonction de chaque broche

Les deux rangées de 19 contacts comprennent les signaux, l’alimentation et les masses. Les 38 contacts ne sont donc pas 38 GPIO utilisables. Les interfaces disponibles comprennent notamment UART, SPI, I²C, I²S, PWM, ADC et DAC ; choisissez les broches selon le schéma de la carte et les besoins de votre programme.

Les signaux fonctionnent en 3,3 V : ne reliez pas directement un signal 5 V à une entrée. Les GPIO 6 à 11 sont utilisés par la mémoire Flash et ne doivent pas servir au câblage courant ; les GPIO 34 à 39 fonctionnent uniquement en entrée. Coupez l’alimentation avant de modifier les raccordements et contrôlez les repères 3V3, GND et VIN avant mise sous tension.

Documentation Espressif du module ESP32-WROOM-32 et fonctions des broches
