Mosfet Heat bet Universel

Module MOSFET externe pour plateau chauffant

Ce module sert à commander la puissance d’un plateau chauffant à partir d’une liaison de commande. Il s’intègre entre l’alimentation et le plateau, avec un raccordement distinct vers la carte de contrôle de l’imprimante.

Reconnaître les connexions

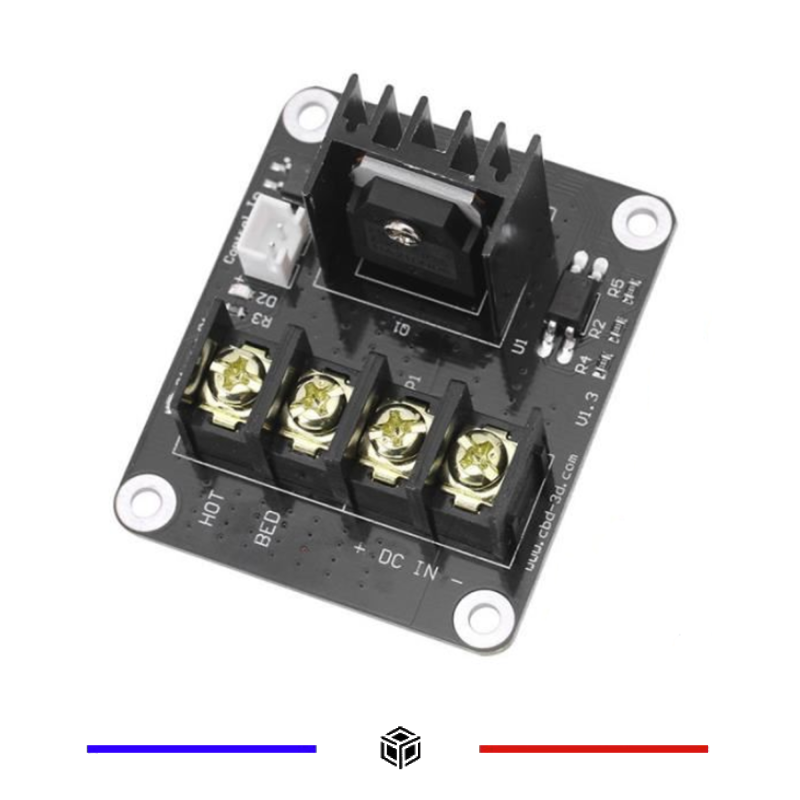

Le bornier à quatre vis présente les repères HOT BED et DC IN, avec les indications de polarité de l’alimentation. Le connecteur blanc à deux contacts est repéré Control In. Ces repères permettent de distinguer les raccordements de puissance et de commande.

Dissipateur et fixation

La carte comporte un dissipateur à ailettes monté et quatre trous de fixation. Prévoyez de l’espace autour du dissipateur, un support adapté et une isolation sous le circuit pour éviter tout contact conducteur.

Vérifier le montage avant raccordement

Vérifiez la notice de la version du module, les besoins du plateau, les limites de l’alimentation et du câblage ainsi que la compatibilité du signal de commande. Effectuez les raccordements hors tension, respectez les polarités et contrôlez le serrage des borniers.

Le schéma illustré présente le principe d’une extension externe de commande du plateau. La carte mère ChiTu v3.6 qui y apparaît n’est pas incluse.
