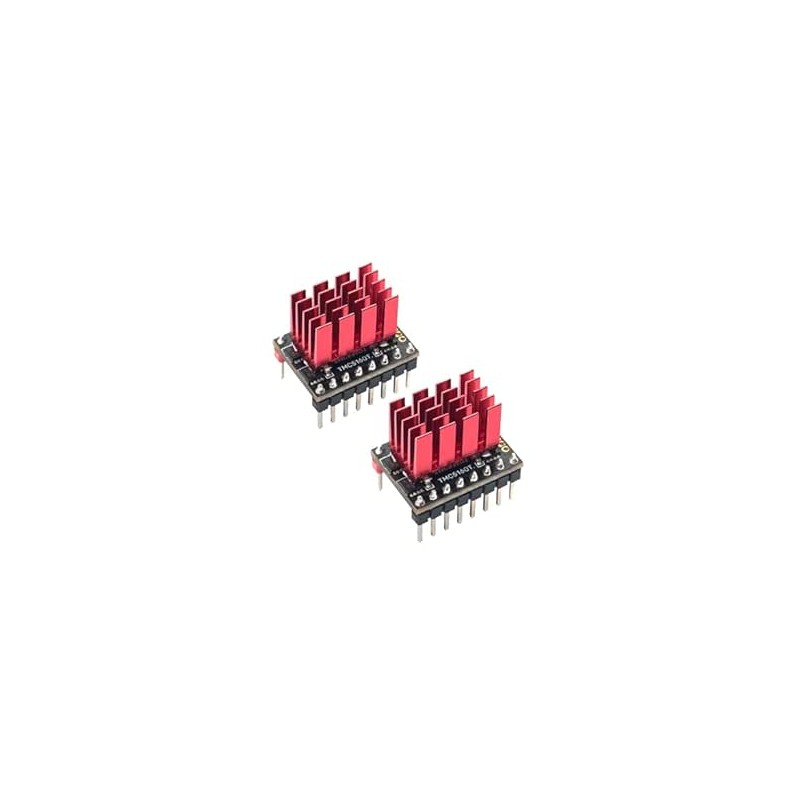

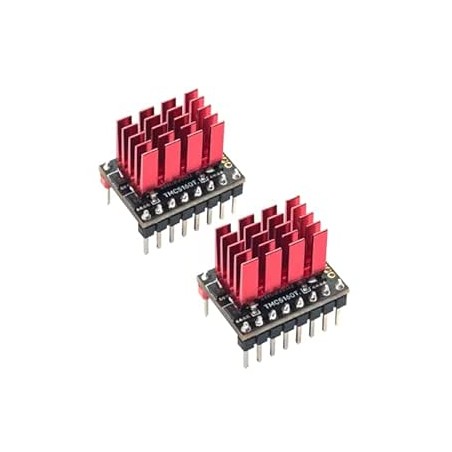

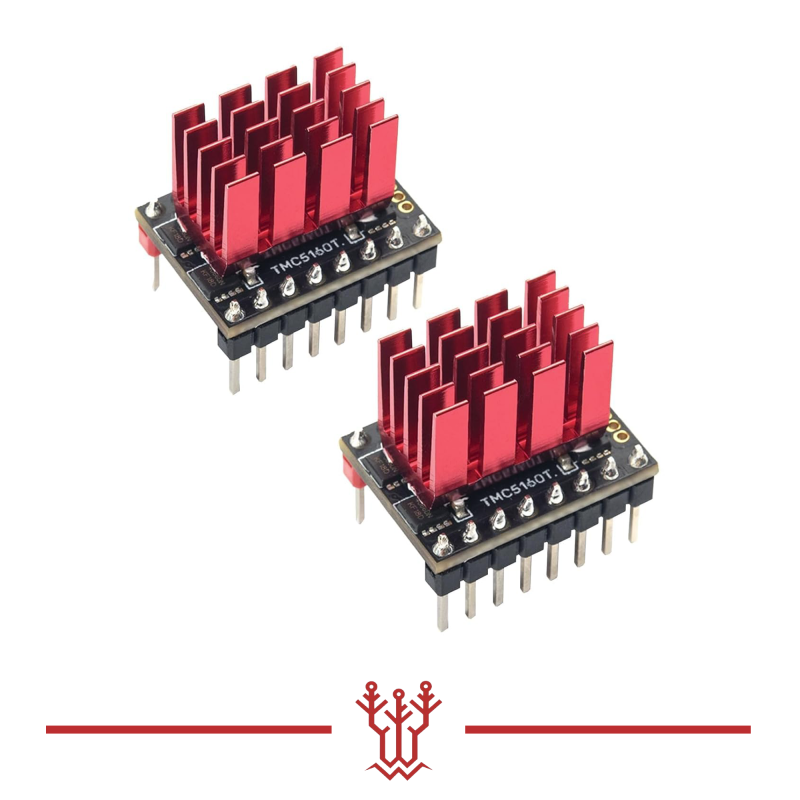

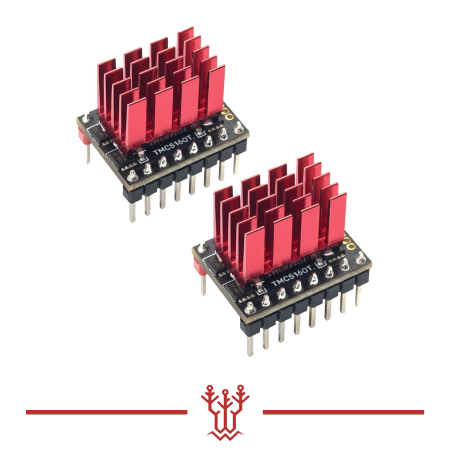

BIGTREETECH TMC5160T Pro – Driver pas-à-pas SPI haute puissance pour imprimante 3D

TMC5160T Pro : pilote moteur à configuration SPI

Le BIGTREETECH TMC5160T Pro emploie un circuit TMC5160-TA et des transistors de puissance externes. Il se configure en SPI et accepte jusqu’à 256 micro-pas. Son encombrement documenté est de 20,4 × 15,3 × 23,2 mm.

Pour la version Pro, la plage d’alimentation moteur VM documentée est de 8 à 56 V. Le support du module est limité à 3 A maximum : ce plafond ne garantit pas un fonctionnement continu à 3 A dans tout montage. Respectez aussi les limites de la carte, du moteur et de son refroidissement.

Installation et configuration

Coupez l’alimentation avant d’insérer ou retirer le pilote. Contrôlez son orientation et chaque broche, puis préparez les connexions SPI de votre carte. Un format de connecteur semblable ne suffit pas à garantir la compatibilité électrique.

Configurez le courant et les micro-pas dans le firmware adapté à la carte. Le fabricant fournit des exemples pour Marlin 2.0 ou ultérieur et Klipper ; leurs numéros de broches doivent être adaptés au montage. Les fonctions StealthChop2, SpreadCycle et StallGuard2 se règlent selon le firmware et le moteur. Prévoyez une dissipation et une ventilation suffisantes.

Contenu : un module pilote TMC5160T Pro avec radiateur aluminium, pad thermique, connecteurs et guide de connexion par QR code. Documentation officielle du TMC5160T Pro
