BIGTREETECH Écran HDMI 5″ V1.2 – Écran tactile IPS pour imprimante 3D

HDMI5 V1.2 : un écran tactile compact pour votre interface

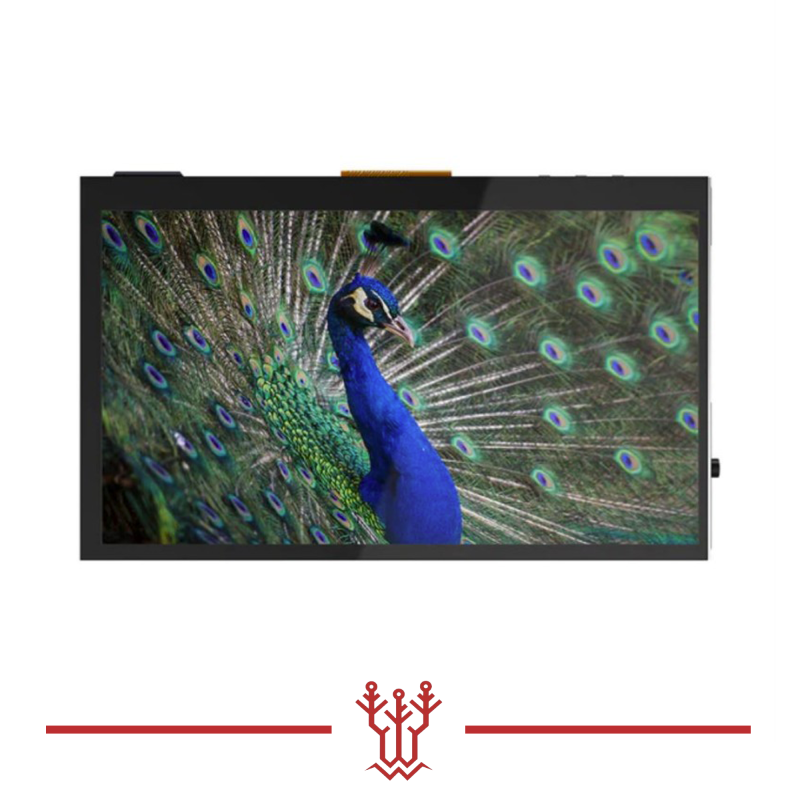

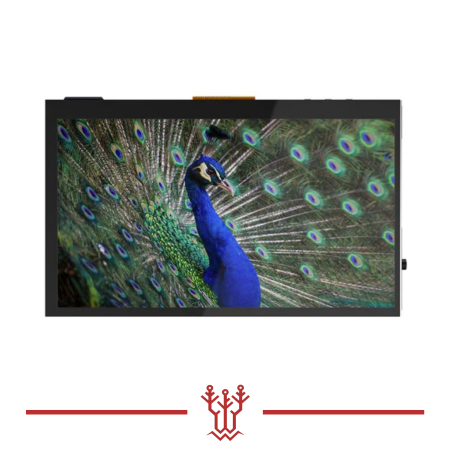

Le BIGTREETECH HDMI5 V1.2 associe une dalle IPS de 5 pouces à une résolution de 800 × 480 pixels. Le tactile capacitif prend en charge 5 points de contact et l’angle de vision annoncé est de 160°. Le module mesure 121 × 76 mm ; consultez son plan pour positionner les fixations et laisser les connecteurs accessibles.

Image, tactile et alimentation

Reliez l’entrée HDMI à la sortie vidéo d’un Raspberry Pi ou d’un PC compatible. La connexion USB-C assure le tactile et l’alimentation en 5 V continu : utilisez une liaison USB capable de transmettre les données. La tension logique interne est de 3,3 V. Un circuit de décodage audio et un haut-parleur intégré permettent la restitution du son.

Pour une interface d’imprimante 3D, le logiciel s’exécute sur l’ordinateur hôte. Vérifiez ses sorties HDMI/USB et la prise en charge de l’écran par le système ; la présence d’une imprimante équipée de Marlin ou de Klipper ne suffit pas à garantir un branchement direct sur sa carte.

Réglages et installation

Les boutons KS1 et KS3 règlent la luminosité. Le bouton KS2 inverse l’affichage de 180° pour adapter l’orientation au montage. Installez le module dans un support adapté, sans appuyer sur la dalle, et gardez les raccordements hors des pièces mobiles de l’imprimante.

Notice officielle du HDMI5 V1.2 et plan de montage
