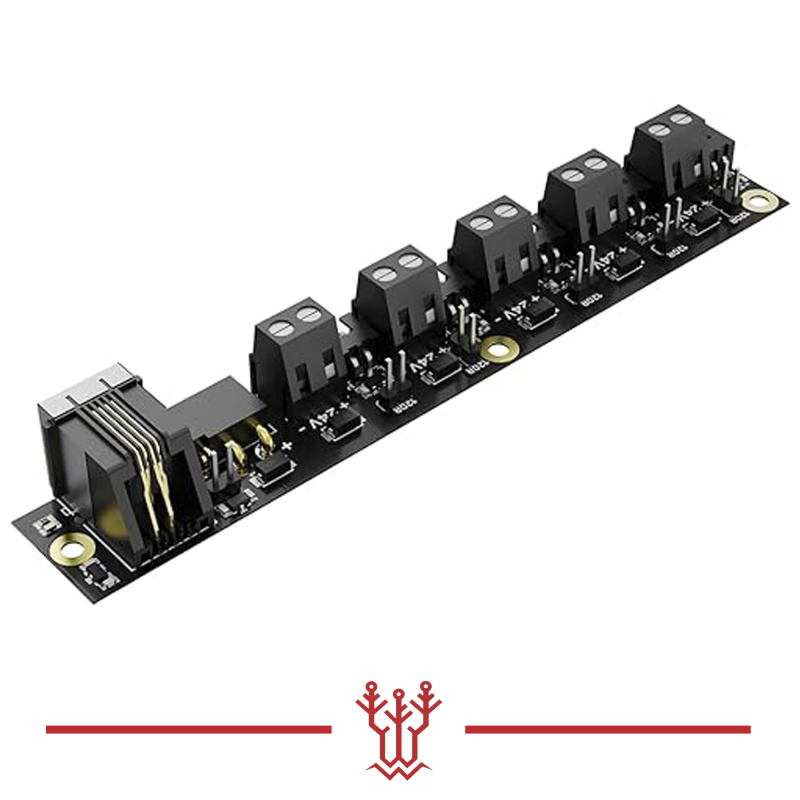

BIGTREETECH CEB V1.0 – Carte d’extension CAN Bus 5 ports

BIGTREETECH CEB V1.0 : distribution CAN et alimentation

La BIGTREETECH CEB V1.0 centralise les raccordements CAN et l’alimentation de cartes d’outil compatibles. Ses cinq ports XH2.54 à deux broches permettent de distribuer les lignes du bus ; des interfaces XT30 et RJ11 complètent la connectique.

L’alimentation de cette carte est de 12 à 24 V en courant continu. Le schéma de la CEB V1.0 distingue les entrées DCIN, la masse et les lignes CAN-H/CAN-L. Le cavalier permet d’activer une résistance de terminaison de 120 Ω lorsque la position sur le bus le nécessite.

La carte mesure 137,5 × 20 mm. Un modèle de boîtier à imprimer est proposé par BIGTREETECH pour isoler le dessous de la carte du profilé. Cette mise à disposition de fichiers ne signifie pas qu’un boîtier imprimé est fourni.

Effectuez le câblage hors tension en suivant la notice CEB V1.0. Vérifiez la tension admise par chaque appareil connecté, le repérage des conducteurs et les terminaisons déjà présentes. La carte organise un bus CAN existant ; la prise en charge des appareils dépend aussi de leur interface et de la configuration de l’imprimante.

La carte intègre des composants de protection ESD sur les ports CAN ainsi que des diodes TVS à l’entrée d’alimentation. Respectez les limites du montage et la notice ; ces composants ne dispensent pas des vérifications électriques.
