Carte mère Duet 2 WIFI V1.06

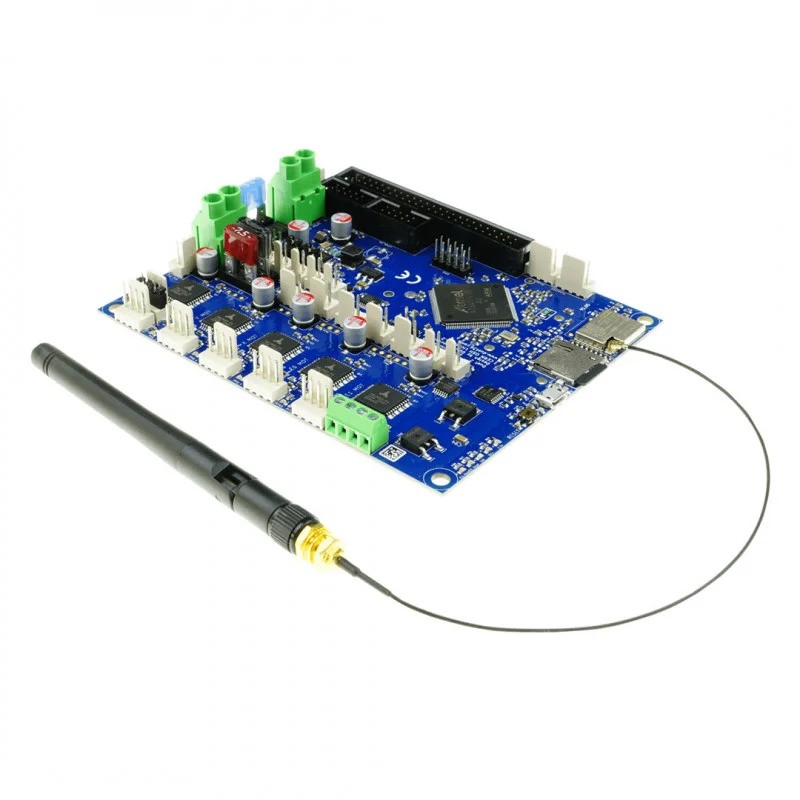

Carte de commande Duet 2 WiFi V1.06

La Duet 2 WiFi V1.06 est une carte de commande 32 bits à processeur ARM Cortex-M4. Elle dispose d’une connexion Wi-Fi 2,4 GHz avec antenne externe et d’une interface Web pour la configuration sous RepRapFirmware.

Ses cinq pilotes TMC2660 permettent de commander les moteurs pas à pas, avec un micro-pas configurable jusqu’à 1/256. Le réglage de courant et le refroidissement doivent correspondre aux moteurs et à l’installation ; la limite constructeur est de 2,4 A en crête.

L’alimentation annoncée est de 12 à 24 V CC. La carte gère le plateau chauffant, les chauffages d’extrudeurs et les sondes. Elle propose des sorties ventilateurs PWM et des sorties toujours alimentées. Les sorties de chauffe des extrudeurs sont annoncées jusqu’à 6 A chacune, sous réserve des limites combinées et des fusibles. Dimensionnez chaque circuit d’après la notice et les fusibles réellement présents ; les limites des sorties ne s’additionnent pas automatiquement.

Un lecteur micro-SD permet de stocker les fichiers. Les extensions DueX et les écrans PanelDue peuvent compléter un montage compatible. Les sondes PT100 ou thermocouples nécessitent les modules adaptés ; ne les branchez pas comme une thermistance sans vérifier le circuit.

Avant un remplacement, sauvegardez la configuration RepRapFirmware et relevez le câblage. Comparez les connecteurs et la révision, puis configurez les axes, chauffages et sondes selon votre machine. La présence d’un modèle dans un montage communautaire ne garantit pas un remplacement direct.

Contenu : carte Duet 2 WiFi V1.06 avec antenne externe et connecteurs/borniers pré-montés. La présence d’une carte micro-SD et des accessoires de connexion varie selon le lot ; vérifiez leur fourniture avant commande.
