Carte d’extension de type DueX5 pour Duet 2 WiFi / Ethernet

Étendre les connexions d’une carte Duet 2

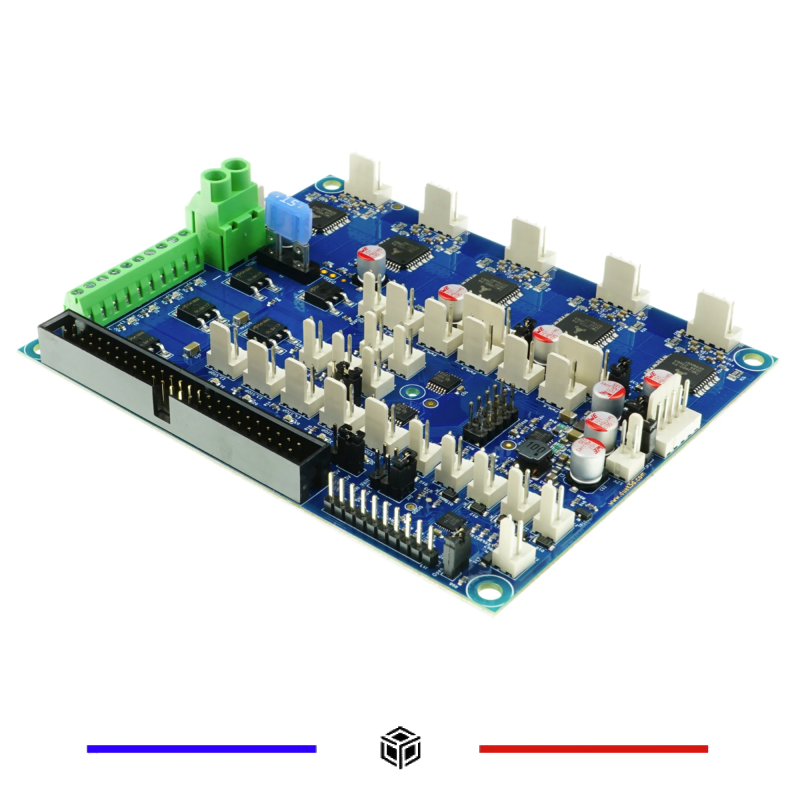

Cette carte d’extension de type DueX5 sert à ajouter des fonctions à une carte Duet 2 WiFi ou Ethernet. Elle réunit cinq pilotes TMC2660 pour moteurs pas à pas ainsi que des connexions pour chauffages, ventilateurs et capteurs. Elle convient aux projets comportant plusieurs extrudeurs ou davantage d’axes commandés.

Pilotes et configuration

Les cinq pilotes supplémentaires permettent d’étendre le nombre de moteurs pilotés. Les réglages de micro-pas, jusqu’à 256, et l’interpolation se configurent avec le firmware et le câblage du montage. La gestion de l’ensemble s’effectue depuis la Duet 2 avec RepRapFirmware.

La liaison à la carte principale utilise la nappe dédiée fournie. Les connecteurs et borniers sont montés sur la carte. L’alimentation est prévue en 12 à 24 V selon la configuration ; il faut vérifier les limites de chaque sortie et les besoins des périphériques avant raccordement.

Préparer l’intégration

Identifiez la révision de la carte livrée et rapprochez ses repères de la documentation DueX2 / DueX5. Vérifiez la nappe, l’alimentation et les affectations des sorties avant de mettre le montage sous tension. Les connexions réseau WiFi ou Ethernet dépendent de la carte Duet 2 à laquelle l’extension est reliée.
