Carte de développement PROTO SHIELD V3

Un support pour vos montages électroniques

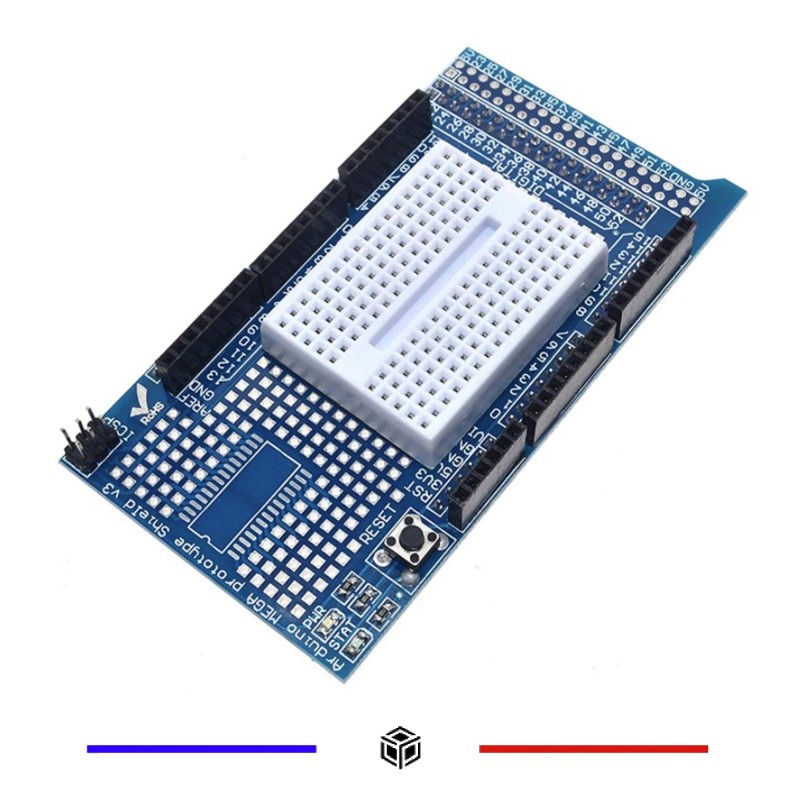

La PROTO SHIELD V3 sert de support à la réalisation de circuits personnalisés. Une carte de prototypage permet de regrouper des composants, de préparer leurs liaisons et de garder un montage plus facile à repérer lors des essais. La photographie présente une zone de prototypage et des rangées de connecteurs.

Choisir le bon format de shield

Avant l’achat, comparez le format, l’espacement des connecteurs et l’affectation des broches avec votre carte de développement. Vérifiez également les tensions des signaux et de l’alimentation utilisées dans votre projet. Une disposition de connecteurs ressemblante ne suffit pas à confirmer le raccordement.

Préparer et tester le montage

1. Établissez le schéma de votre circuit et repérez les alimentations, les masses et les signaux.
2. Réalisez les connexions hors tension en contrôlant chaque liaison et l’absence de court-circuit.
3. Après assemblage, effectuez un premier essai simple avant d’ajouter les autres fonctions du projet.

Pour un montage soudé, vérifiez les connexions avant de fixer les composants définitivement et laissez l’accès aux connecteurs nécessaires à la maintenance.
