Driver pilote de moteur pas à pas A4988/DRV8825

Commande de moteur pas à pas, référence Z0352

Cette fiche correspond à un composant de commande de moteur pas à pas, présenté sous la désignation A4988/DRV8825. Le contenu précis doit être identifié avant de choisir ce produit pour un montage.

Distinguer support et pilote

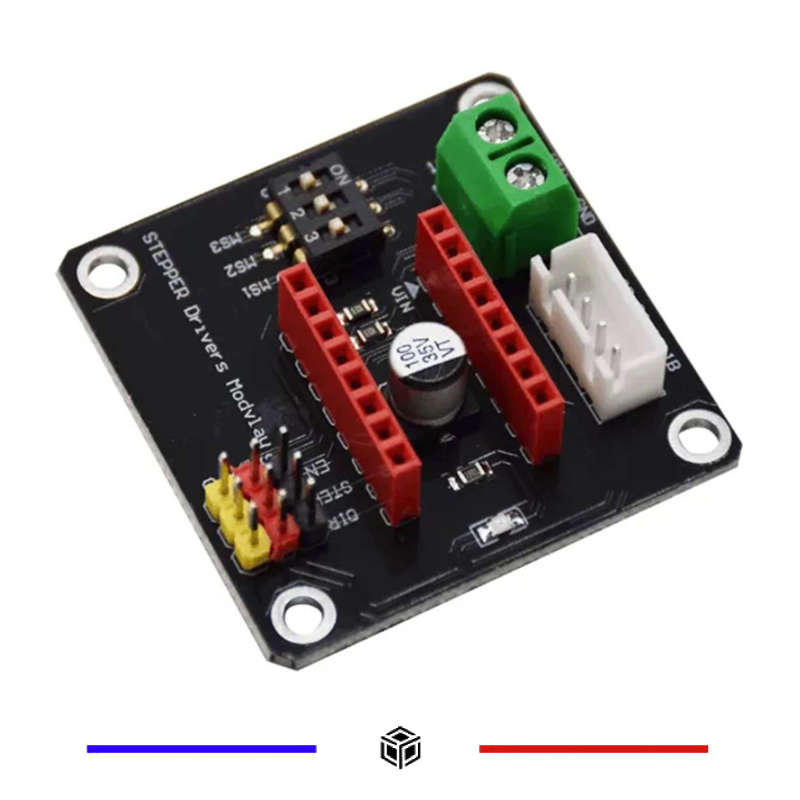

La photographie montre une carte support avec connecteurs. Elle ne permet pas de garantir la fourniture d’un module pilote ou d’un dissipateur. Faites confirmer le contenu commercial et le circuit effectivement livré.

Vérifier la carte de commande et le moteur

Une fois le composant identifié, comparez le brochage, les alimentations, le courant moteur et le mode de commande avec la notice de la carte et du pilote exacts. Les caractéristiques d’un A4988 ne doivent pas être utilisées pour configurer un autre circuit.

Installation

Référez-vous à la documentation de la version livrée pour le raccordement, les réglages et les besoins de refroidissement. Aucun schéma de branchement commun aux deux désignations n’est établi par cette fiche.

Photo non contractuelle.
