Carte d'extension pilote moteur pas à pas – Compatible DRV8825 / A4988 pour imprimante 3D et Arduino UNO R3

Carte d'expansion driver moteur pas à pas A4988 / DRV8825 – Reprap RAMPS imprimante 3D

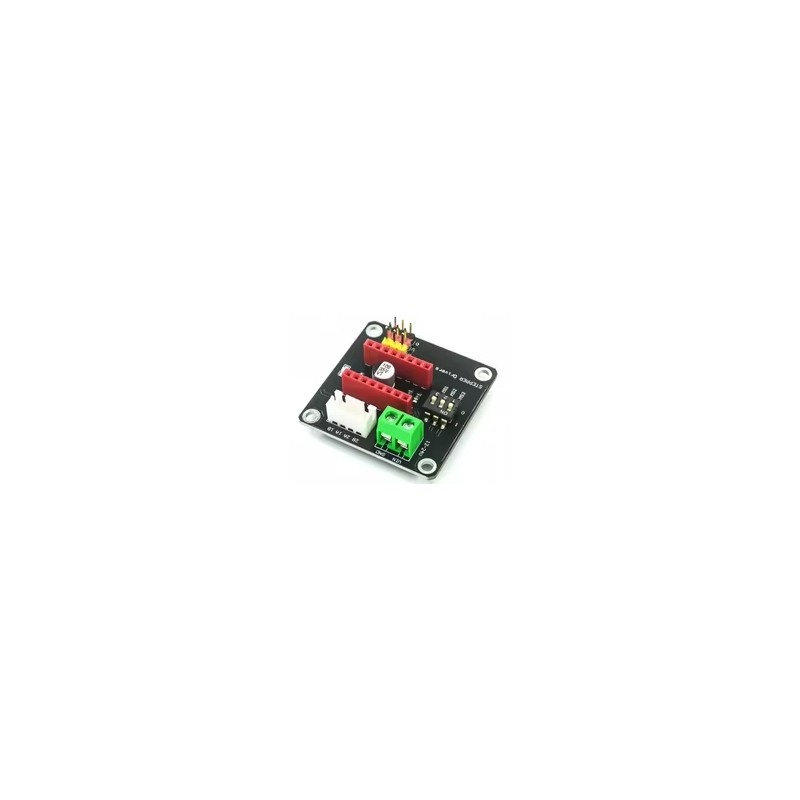

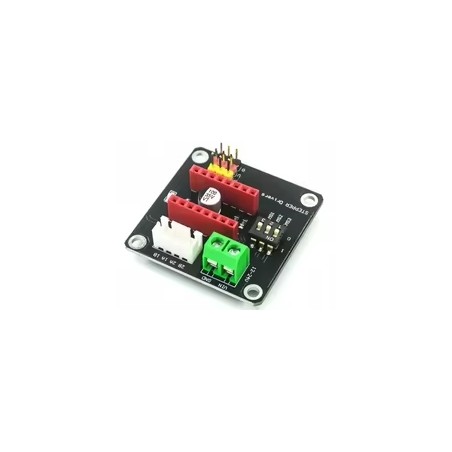

Cette carte d'expansion est un module de breakout conçu pour accueillir un driver StepStick de type A4988 ou DRV8825 et simplifier le câblage du moteur pas à pas et de l'alimentation. Elle remplace le câblage direct sur breadboard par des borniers à vis robustes, idéals pour les installations fixes en atelier ou en production.

⚠ Attention : le driver A4988 / DRV8825 n'est pas inclus. Cette carte est uniquement le support d'expansion. Le driver est à commander séparément.

Connexions simplifiées par borniers à vis

La carte dispose de borniers à vis pour :

• Moteur pas à pas : bornes 2A, 2B, 1A, 1B pour connexion directe des bobines
• Alimentation moteur : VIN (12–24 V) et GND via bornier dédié
• Alimentation logique : 5 V séparé via connecteur dédié

Jumpers de micropas précâblés

Les broches MS1, MS2, MS3 sont accessibles via des jumpers intégrés sur la carte, permettant de configurer la résolution de micropas sans câblage externe :

• Avec A4988 : full, 1/2, 1/4, 1/8, 1/16
• Avec DRV8825 : full, 1/2, 1/4, 1/8, 1/16, 1/32

Cas d'utilisation typiques

• Pilotage d'un moteur pas à pas NEMA 17 ou NEMA 23 depuis un Arduino ou ESP32
• Remplacement d'une carte RAMPS pour des projets mono-axe
• Installations fixes nécessitant un câblage propre sans breadboard
• Prototypage de machines CNC, imprimantes 3D DIY, systèmes de convoyage

Spécifications techniques
