Module pilote TMC2208 pour moteur pas à pas

Module pilote TMC2208 pour moteur pas à pas

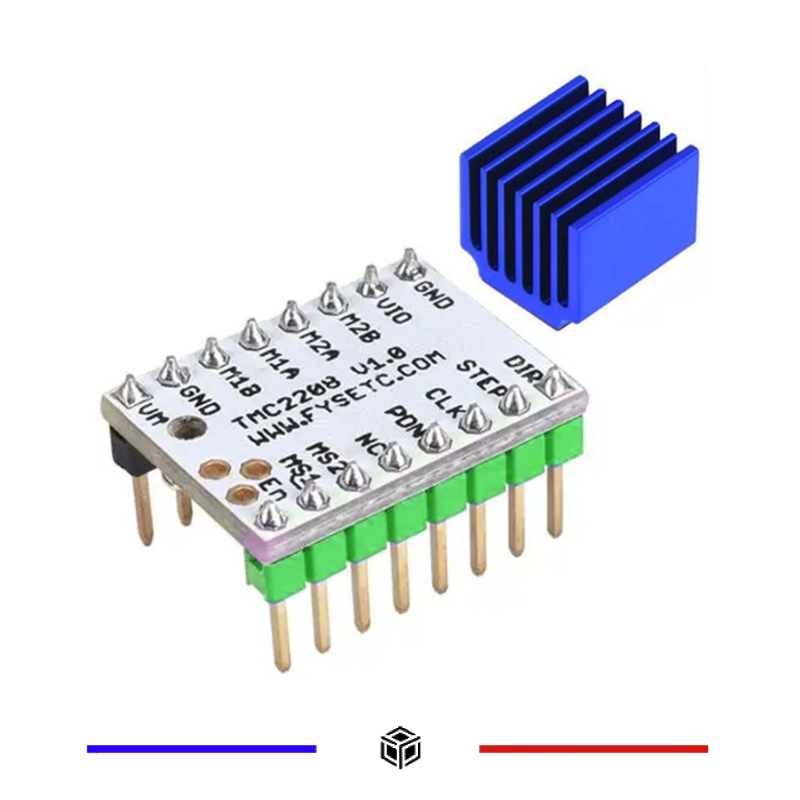

Ce module utilise un circuit pilote TMC2208 pour commander un moteur pas à pas bipolaire. Il reçoit les commandes de mouvement de la carte de contrôle et pilote les enroulements du moteur.

Commande par pas et direction

L’interface STEP/DIR sépare les impulsions de pas et le signal de direction. Avant le remplacement d’un pilote, comparez la position des broches, l’orientation du module et les connexions d’alimentation et de moteur avec la documentation de votre carte.

Installer et régler le module

Vérifiez la référence et la révision de la carte reçue pour choisir la documentation de réglage adaptée. Réglez le courant selon le moteur, le module et son refroidissement, puis configurez la carte de commande et son firmware en conséquence.

Coupez l’alimentation avant d’insérer le module ou de connecter le moteur. Contrôlez l’orientation des connecteurs et le refroidissement avant la mise sous tension, puis testez le sens de déplacement et le fonctionnement à faible vitesse.
