Carte d'extension ESP32 38 broches – Adaptateur GPIO 1 en 2 avec borniers à vis pour ESP-WROOM-32

Raccorder une carte ESP32 à des borniers à vis

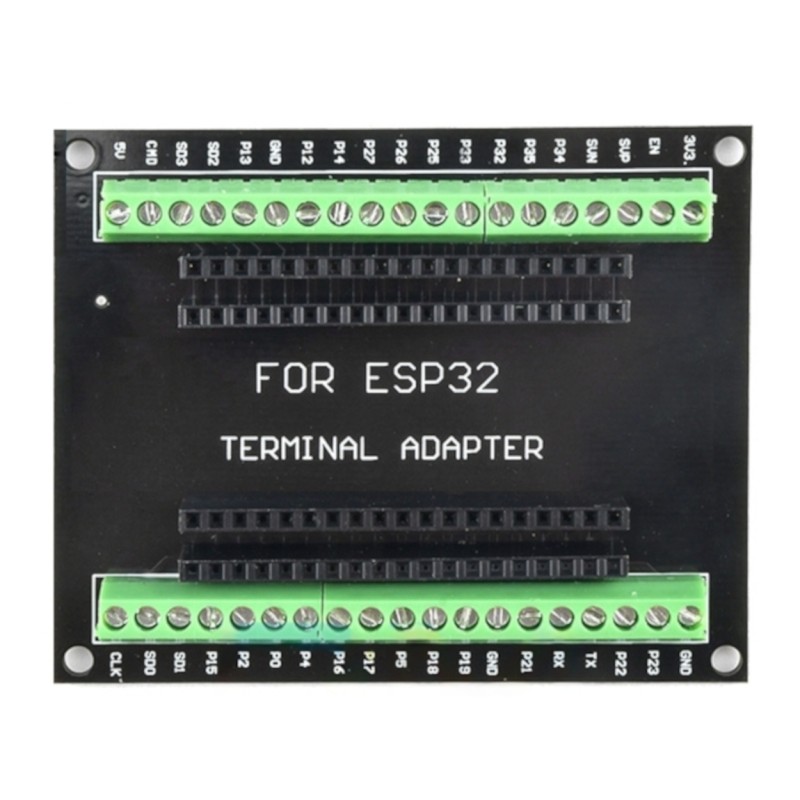

Cet adaptateur reçoit une carte ESP32 au format 38 broches en deux rangées de 19. Les contacts sont accessibles par des borniers à vis repérés sur le circuit. Les doubles rangées de connecteurs femelles permettent aussi de raccorder des cordons adaptés, pour organiser un prototype ou fixer le câblage d’un projet de capteurs.

Choisir une carte au bon format

Le nombre de broches ne suffit pas à garantir la compatibilité. Vérifiez l’écartement des rangées, l’orientation et la correspondance de tous les repères, en particulier 3V3, 5V et GND. Le format illustré correspond aux cartes ESP32 à 38 broches sans trous de fixation ni noms de broches imprimés sur leur face supérieure ; ne forcez jamais l’insertion d’une carte dont les contacts ne tombent pas en face.

Ne choisissez pas cet adaptateur pour une carte à 30 broches ou sur la seule mention ESP32/ESP8266. Il duplique les points de raccordement d’un même signal : il n’ajoute pas de GPIO et n’isole pas les périphériques entre eux.

Câblage et montage

Coupez l’alimentation avant d’insérer la carte ou de déplacer un fil. Dénudez uniquement la longueur nécessaire, serrez chaque fil dans le bornier correspondant puis contrôlez l’absence de brins libres et de courts-circuits. Respectez les niveaux électriques et les limites de courant de la carte et des périphériques connectés.

Le circuit comporte quatre trous de fixation pour le maintenir sur un support adapté. Utilisez des entretoises afin d’éviter que les soudures sous le PCB touchent une surface conductrice. Les repères visibles sur la carte facilitent ensuite l’entretien et la vérification des raccordements.
