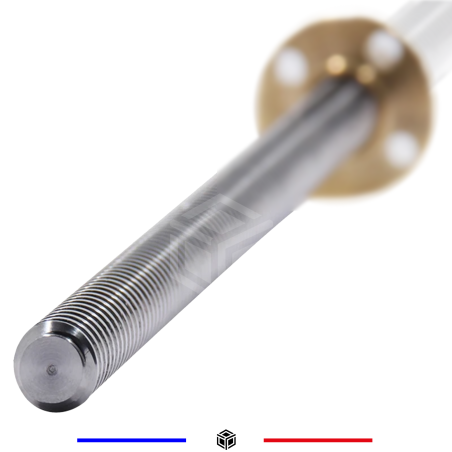

Tige filetée T8 - 500 mm - pas 8mm - inox - filetage complet

Tige T8 en inox, longueur 500 mm

Cette tige filetée trapézoïdale présente un diamètre nominal de 8 mm, une longueur de 500 mm et un filetage complet. Elle est en acier inoxydable. La référence est annoncée avec un pas de 8 mm.

Associée à un écrou adapté, elle transforme la rotation en déplacement linéaire. Elle peut être utilisée dans un axe d’imprimante 3D, une CNC ou un autre mécanisme conçu pour ces dimensions.

Choisir l’écrou et les supports

Vérifiez le profil trapézoïdal, le pas et l’avance attendue avant de choisir un écrou de remplacement. Contrôlez également la longueur disponible, les supports d’extrémité et l’alésage de l’accouplement côté tige.

Avant de régler le déplacement de l’axe, vérifiez séparément l’avance effective par tour et le nombre de départs du filetage. Le diamètre T8 et le pas indiqué ne suffisent pas à déterminer tous les réglages du moteur.

Montage et entretien

Alignez la tige et l’écrou avant de serrer les supports. Vérifiez la liberté de déplacement sur la course utile, machine hors tension, puis effectuez un essai à faible vitesse. Adaptez la lubrification aux matériaux et aux consignes du mécanisme ; nettoyez les résidus présents dans le filetage.

Contenu

Tige filetée T8 avec écrou en laiton inclus.
