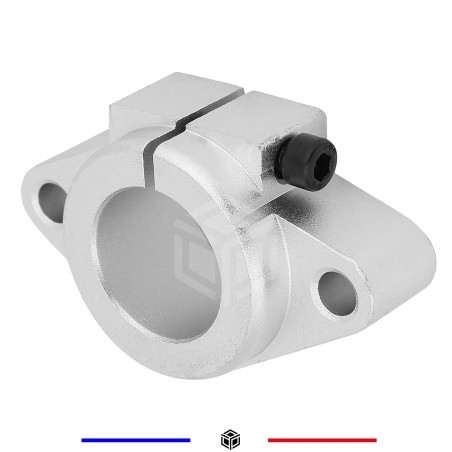

Support pour rail linéaire SHF20

Support SHF20 pour guidage de 20 mm

Ce support en aluminium est adapté à un élément de guidage de 20 mm de diamètre. Son encombrement est de 85 × 50 × 25 mm, dans l’ordre longueur × largeur × hauteur.

Les trous de fixation ont un diamètre de 10 mm et sont espacés de 65 mm. Comparez ces cotes au support d’origine et à la structure à équiper.

Préparer la fixation et l’alignement

Vérifiez la position de l’élément de guidage, l’accès aux fixations et l’espace disponible autour du support. Présentez les pièces pour contrôler leur alignement avant le serrage final.

Utilisez des fixations adaptées au support et à la structure, puis appliquez les consignes de serrage du montage. Contrôlez le maintien et l’alignement du mécanisme avant la remise en service.
