Support pour rail linéaire SHF10

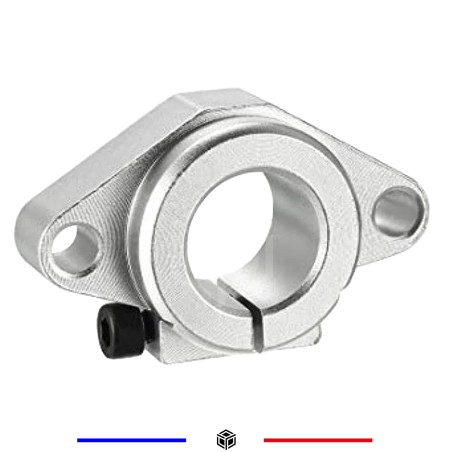

Support SHF10 pour guidage de 10 mm

Ce support en aluminium est adapté à un élément de guidage de 10 mm de diamètre. Son encombrement est de 43 × 24 × 10 mm, dans l’ordre longueur × largeur × hauteur.

Les trous de fixation ont un diamètre de 5,5 mm et sont espacés de 32 mm. Comparez ces cotes au support d’origine et à la structure à équiper.

Préparer la fixation et l’alignement

Vérifiez la position de l’élément de guidage, l’accès aux fixations et l’espace disponible autour du support. Présentez les pièces pour contrôler leur alignement avant le serrage final.

Utilisez des fixations adaptées au support et à la structure, puis appliquez les consignes de serrage du montage. Contrôlez le maintien et l’alignement du mécanisme avant la remise en service.
