À propos de cet article

Module d’extension pour RAMPS 1.4 avec deux canaux pilotables en PWM sur D6/D11. Limites annoncées : 20 V maximum et 0,5 A par canal ; câblage et firmware à vérifier.

descriptionDescription & caractéristiques

settingsDétails du produit

Description

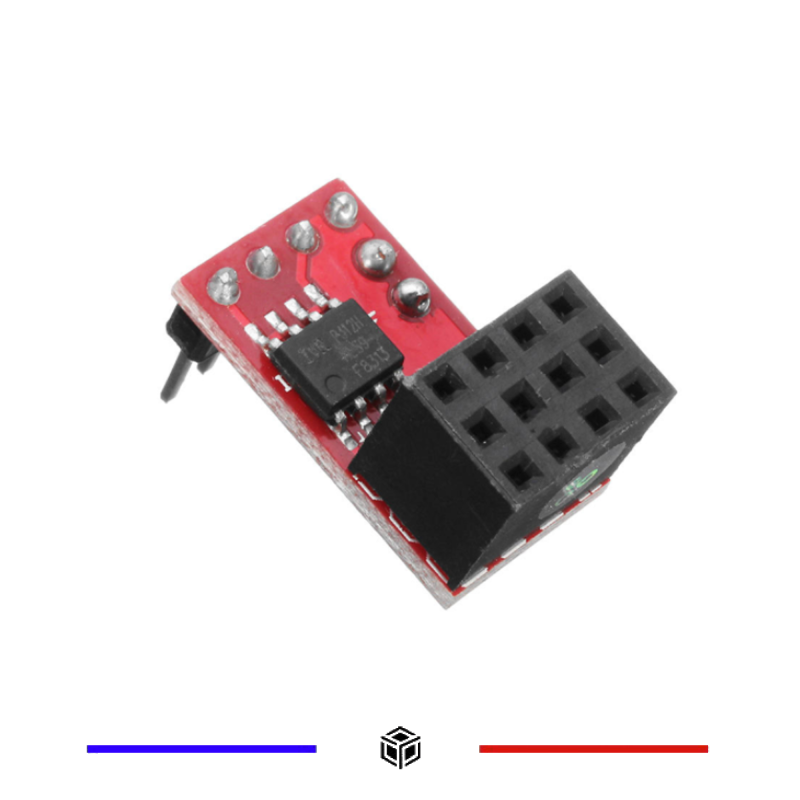

Extension de commande de ventilateurs pour RAMPS 1.4

Cette extension pour RAMPS 1.4 ajoute deux canaux de commande de ventilateurs, pilotables en PWM via les signaux D6 et D11. Elle sert à compléter les sorties disponibles sur une installation RAMPS compatible.

Les limites annoncées sont de 20 V maximum et de 0,5 A par canal. Le raccordement d’alimentation doit correspondre à la tension nécessaire aux ventilateurs ; 5 V et 12 V sont les exemples décrits. Contrôlez le courant de chaque ventilateur et le schéma du module avant branchement.

Chaque canal comporte une diode de roue libre. La présence de deux voies permet de gérer deux circuits, à condition que le câblage et la configuration du firmware soient adaptés.

Vérifiez la révision de la RAMPS et la documentation du firmware utilisé avant d’affecter les sorties. Installez le module hors tension, contrôlez les connexions, puis testez séparément les commandes.

Caractéristiques

CompatibilitéRAMPS 1.4 ; câblage et firmware à vérifier
Tension d’alimentation20 V maximum
Commande des sorties de puissance2 canaux PWM (D6 / D11)
Courant0,5 A maximum par canal
Z0331
NEUF
