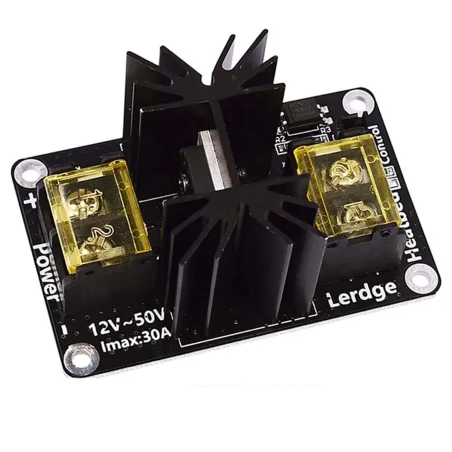

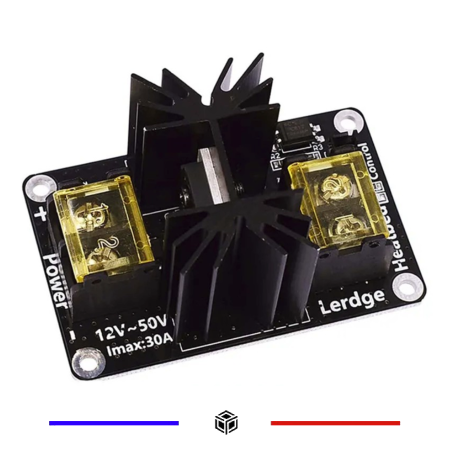

Carte de commande de tube MOS

Module MOSFET externe pour plateau chauffant

Ce module Lerdge assure la commutation de puissance d’un plateau chauffant à partir d’une commande externe. Il s’intercale dans un montage adapté entre l’alimentation et le plateau, avec une liaison de commande vers la carte de contrôle de l’imprimante.

Connexions repérées sur la carte

Les deux borniers à vis portent les repères Power et Heatbed. Deux connecteurs supplémentaires sont repérés Control et Fan. Ces inscriptions facilitent l’identification des points de raccordement lors de l’intégration du module.

Format et fixation

La carte mesure 70 × 45 mm. Ses quatre trous de fixation sont disposés avec des entraxes de 62,8 × 37,8 mm. Un dissipateur monté occupe la partie centrale ; prévoyez l’espace nécessaire autour de celui-ci et évitez tout contact conducteur sous le circuit.

Préparer le raccordement

Avant installation, vérifiez la notice correspondant à votre module, la compatibilité de la commande et le dimensionnement de l’alimentation, du câblage et du plateau. Effectuez les raccordements hors tension, respectez les polarités et contrôlez le serrage des borniers ainsi que la circulation de l’air autour du dissipateur.

Photo non contractuelle.
