Carte d'extension CNC Shield V3

Organiser l’électronique d’un projet CNC

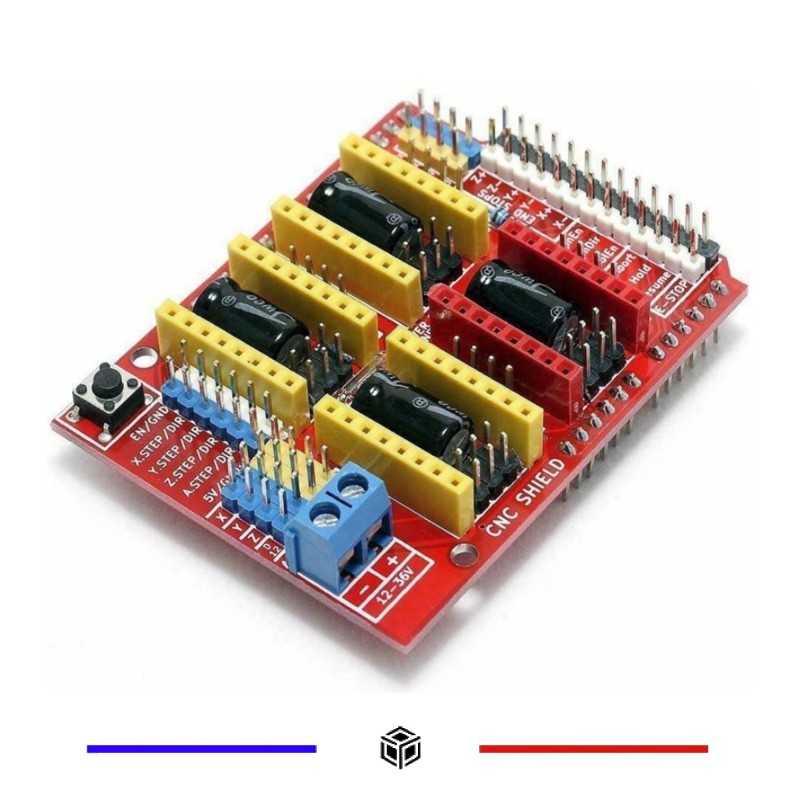

La CNC Shield V3 est une carte d’extension destinée à l’intégration d’une commande numérique. La photographie présente des supports pour modules pilotes et des connecteurs de signaux : le shield sert à regrouper les raccordements entre la commande et les éléments du montage.

Préparer une configuration compatible

• Carte de commande : contrôlez le format, le brochage et le logiciel ou micrologiciel prévu pour votre montage.
• Pilotes moteurs : vérifiez leur format, leur orientation, leurs connexions et leur adaptation aux moteurs utilisés.
• Alimentation : choisissez une tension compatible avec l’ensemble des éléments et une capacité adaptée au projet.
• Signaux : repérez les connexions des moteurs, des capteurs et des fonctions que vous souhaitez utiliser.

Conseils d’installation

Assemblez et raccordez les éléments hors tension. Respectez le sens d’insertion des modules pilotes et vérifiez le câblage avant la première mise sous tension. Réglez chaque pilote selon sa propre documentation et les caractéristiques du moteur associé. Procédez ensuite à un essai de déplacement limité avant une utilisation complète de la machine.
