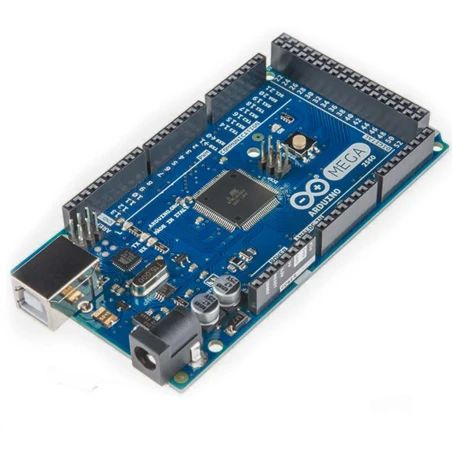

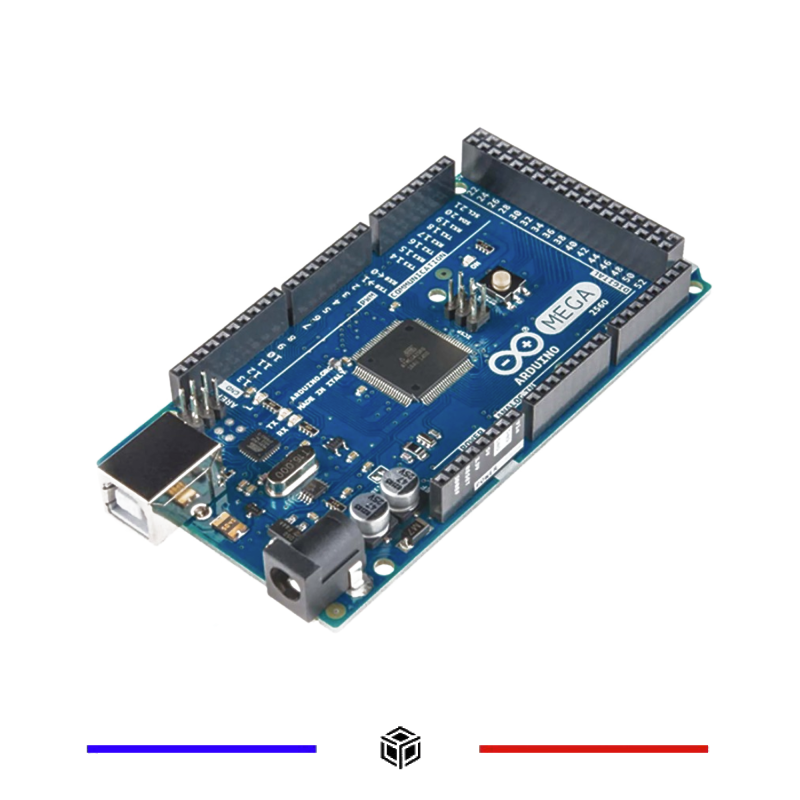

Carte ARDUINO 2560 Méga R3

Une carte Mega2560 pour les projets avec l’environnement Arduino

Cette carte de type Mega2560 repose sur un microcontrôleur ATmega2560 cadencé à 16 MHz. Elle permet de développer et de tester des programmes pour un montage électronique comportant plusieurs capteurs, commandes ou modules de communication.

Entrées, sorties et ports série

La carte dispose de 54 entrées/sorties numériques, de 16 entrées analogiques et de 4 ports série matériels UART. Ces ports permettent de communiquer avec plusieurs périphériques série ; vérifiez le brochage et les niveaux électriques de chaque élément avant de le raccorder.

Mémoire du microcontrôleur

• Flash : 256 Ko pour le programme et le code installé.
• SRAM : 8 Ko pour les données utilisées pendant l’exécution.
• EEPROM : 4 Ko pour les données à conserver après coupure de l’alimentation.

Ces capacités sont celles de l’ATmega2560. L’espace Flash effectivement disponible pour votre programme dépend notamment du bootloader installé ; aucune taille réservée particulière n’est présumée.

Connexion et programmation

La carte comporte une connexion USB, un jack d’alimentation, un accès ICSP pour la programmation et un bouton de réinitialisation. Dans l’environnement Arduino, sélectionnez la configuration de carte et le port correspondant au matériel connecté.

Si la liaison USB n’est pas reconnue, identifiez le circuit d’interface réellement monté avant d’installer son pilote. Pour les fonctions particulières, notamment PWM, contrôlez la version et le brochage de votre carte. La documentation Arduino de la famille Mega2560 fournit les repères de programmation, à rapprocher de votre matériel.

Vérifiez l’alimentation et les niveaux électriques avant raccordement des périphériques.

Photo non contractuelle.
