Driver pilote de moteur pas à pas DRV8825

Pilote DRV8825 pour moteur pas à pas

Ce module à DRV8825 commande un moteur pas à pas bipolaire à partir de signaux STEP et DIR. Son réglage par potentiomètre permet d’adapter la limitation de courant au moteur et au montage. Les six résolutions sont le pas entier, le demi-pas, le quart, le huitième, le seizième et le 1/32 de pas.

Alimentation et réglage

La plage d’alimentation moteur indiquée pour le circuit DRV8825 est de 8,2 à 45 V. Cette limite du circuit ne remplace pas la tension admissible des composants du module et de la carte porteuse. Vérifiez ces limites, le repérage des broches et le niveau des signaux avant raccordement.

Réglez la limitation de courant selon le moteur, les résistances de mesure du module et sa notice. Prévoyez le refroidissement nécessaire au courant utilisé ; le courant réellement admissible dépend du montage. Une valeur maximale du circuit ne constitue pas un courant continu garanti pour cette carte.

Intégration

Contrôlez le brochage, les cavaliers de micro-pas et le paramétrage du firmware avant remplacement d’un autre pilote. Le remplacement d’un A4988 demande ces vérifications. Coupez l’alimentation avant d’insérer le module ou de modifier le raccordement du moteur.

Contenu

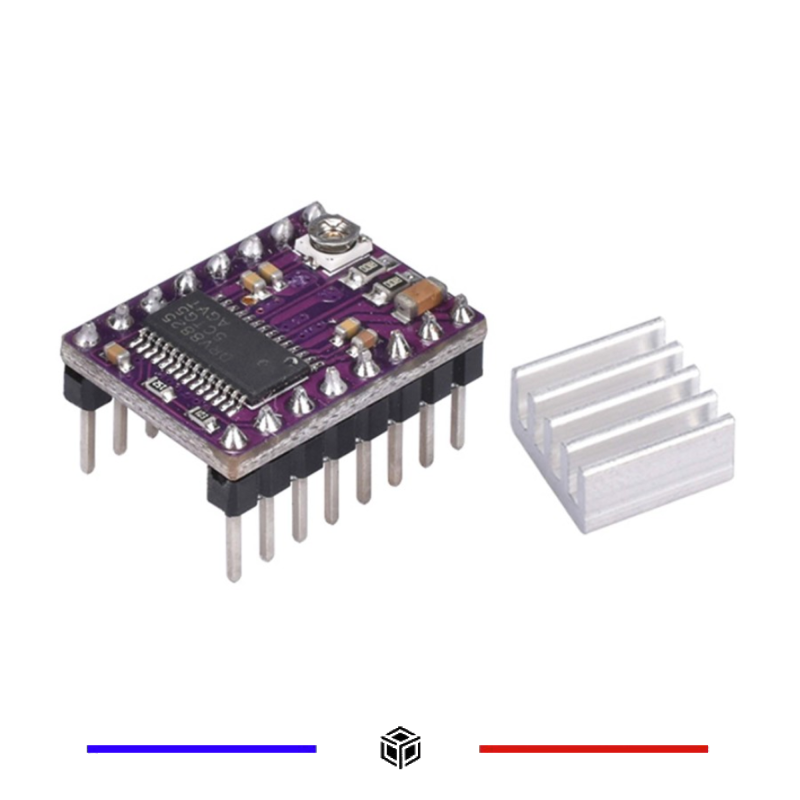

1 module pilote DRV8825. Photo non contractuelle.
