Bloc de chauffe Aluminium E3D V6 PT 100

Bloc de chauffe en aluminium de type E3D V6 PT100

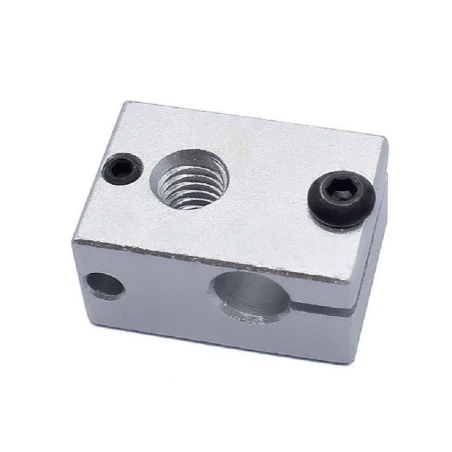

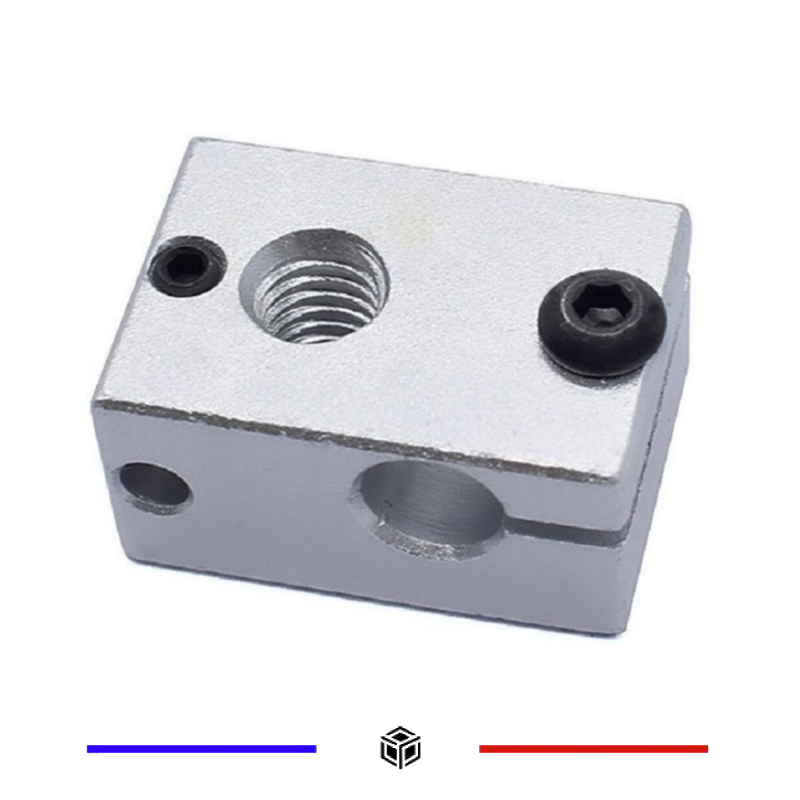

Ce bloc de chauffe en aluminium de type E3D V6 PT100 mesure 16 × 16 × 12 mm et reçoit une buse M6. Comparez ses dimensions et les portées avec le bloc remplacé.

Le logement de l’élément chauffant fait 6 mm et celui de la sonde fait 3 mm. Un logement fileté M3 est indiqué pour la vis de maintien. Comparez les éléments existants et leur système de fixation avant de les transférer.

Le bloc est annoncé pour des montages utilisant du filament de 1,75 mm ou de 3 mm. Le diamètre de filament reste à accorder avec le guide-fil, la buse et l’ensemble du chemin d’extrusion.

Intervenez selon la procédure du fabricant de la tête. Repérez le passage des câbles et protégez la cartouche et la sonde des contraintes mécaniques pendant le remontage.

Après remplacement, contrôlez la fixation des composants et la stabilité de la température. Si la notice de la machine le prévoit, effectuez la procédure de réglage thermique correspondante avant l’impression.

Photo non contractuelle.
