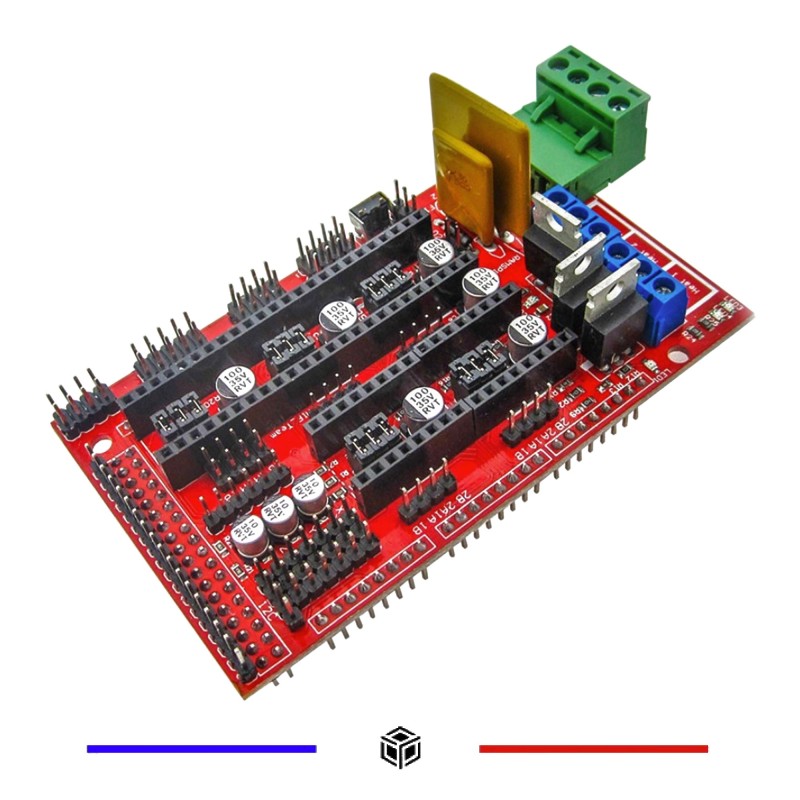

RAMPS 1.4 Carte de contrôle panneau

Carte d’extension RAMPS 1.4 pour imprimante 3D

La RAMPS 1.4 regroupe les connexions d’une électronique d’imprimante 3D RepRap, notamment de type Mendel ou Prusa, basée sur Arduino Mega. Elle s’utilise avec une carte hôte, des modules de pilotage des moteurs et une alimentation adaptés au montage.

La carte comporte des LED de signalisation des sorties de chauffage. Le catalogue annonce la possibilité de raccorder deux moteurs sur l’axe Z, ainsi que des moteurs, fins de course et servos selon le montage. Une extension pour carte SD est annoncée via un module Kliment SDRAMPS, à vérifier selon la configuration. Les contacts des connecteurs sont annoncés dorés ; leur courant nominal annoncé de 3 A reste à confirmer pour le type de connecteur utilisé.

Ses cinq emplacements au format Pololu accueillent des modules amovibles, qui peuvent être retirés ou remplacés. La carte rassemble les connexions des axes, de l’extrusion, du chauffage, de la ventilation et des thermistances. Ses interfaces permettent aussi de raccorder des accessoires selon la configuration retenue.

Compatibilité et montage

Vérifiez le brochage de la carte hôte et celui des pilotes choisis, ainsi que leur sens d’insertion. Les moteurs, thermistances, éléments chauffants et ventilateurs doivent correspondre au câblage et à la configuration du firmware.

Les calibres de fusibles annoncés de 5 A et 11 A ne déterminent pas à eux seuls le courant admissible du montage. Choisissez l’alimentation et les charges à partir des limites documentées de la version fournie. Confirmez également la valeur de 3 A annoncée pour les connecteurs, selon leur référence exacte.

Contenu du colis

Pour constituer votre ensemble, vérifiez les éléments inclus dans l’offre et les composants à prévoir pour votre montage : carte hôte, pilotes moteurs, alimentation et éventuels modules d’extension. Notre service client peut vous renseigner sur le conditionnement de cette référence.

Photos non contractuelles.
