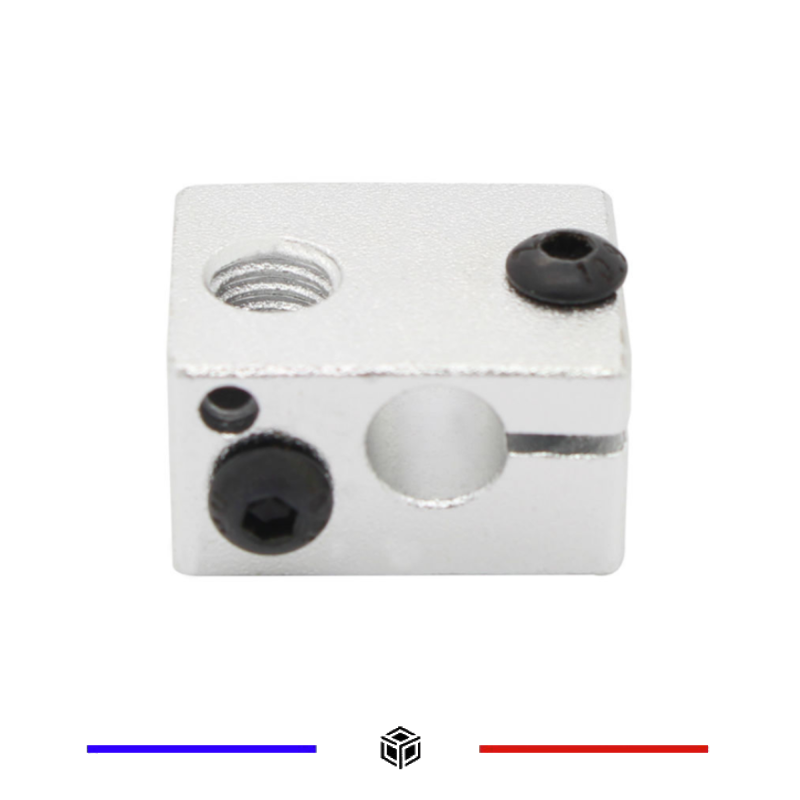

Bloc de chauffe Aluminium E3D V6

Bloc de chauffe pour assemblage de type E3D V6

Ce bloc en aluminium transmet la chaleur de la cartouche chauffante à la buse. Il est proposé comme pièce compatible E3D. Sa compatibilité doit être vérifiée avec les éléments de votre hotend : le nom V6 ne suffit pas à garantir le montage.

Choisir les éléments compatibles

Le bloc mesure 16 × 16 × 12 mm. Le taraudage de buse est M6 ; le logement de cartouche chauffante a un diamètre de 6 mm et celui de la sonde un diamètre de 3 mm. Le bloc comporte également un taraudage M3 pour vis. Comparez également la position des logements, la fixation de la sonde et le dégagement disponible autour du bloc.

Cette référence convient à des assemblages pour filament de 1,75 mm ou de 3,0 mm, à condition que la buse, le guide-fil et les autres éléments du chemin de filament soient adaptés au diamètre choisi.

Remplacement

Effectuez les manipulations hors tension et laissez refroidir les pièces avant démontage. Pour l’assemblage et le serrage, suivez la procédure applicable à votre hotend. Contrôlez ensuite le maintien de la cartouche et de la sonde ainsi que le passage des câbles avant la remise en service.

Photo non contractuelle.
