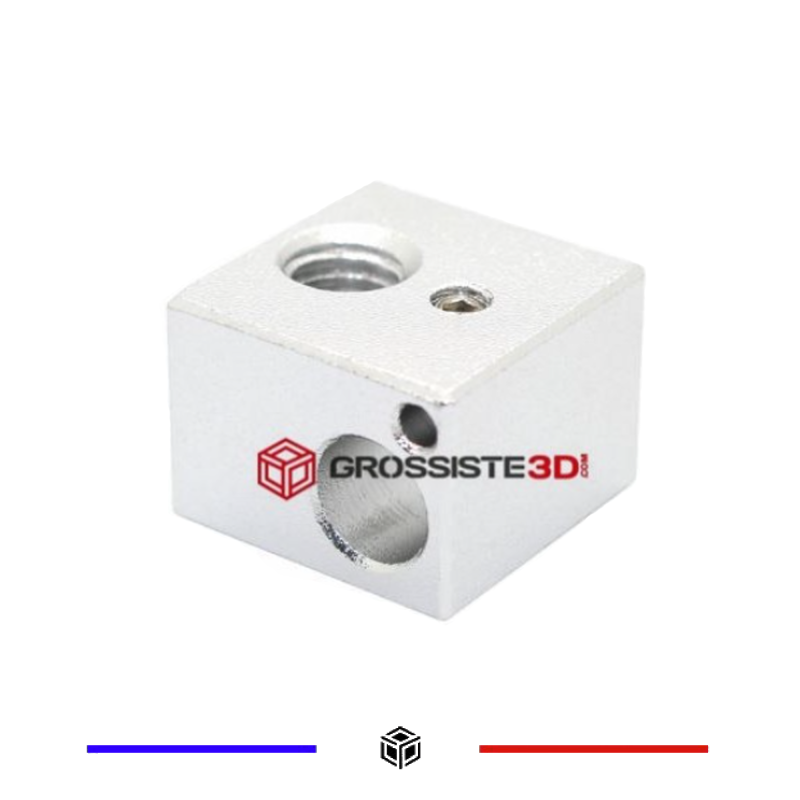

Bloc de chauffe Aluminium E3D V5

Bloc de chauffe compatible de type E3D V5

Ce bloc en aluminium transmet la chaleur de la cartouche chauffante à la buse d’un ensemble d’extrusion. Il est proposé comme pièce compatible E3D pour un montage de type V5, notamment sur une imprimante RepRap équipée d’un hotend correspondant.

Vérifier le montage

Ses dimensions sont de 16 × 16 × 12 mm, avec un taraudage de buse M6. Le logement de la résistance chauffante mesure 6,1 mm de diamètre et celui de la thermistance 2 mm. Vérifiez également la position des logements, le mode de fixation des composants et la place disponible autour du bloc. La seule désignation V5 ne suffit pas à confirmer le remplacement.

Remplacement

Mettez l’imprimante hors tension et laissez refroidir les pièces avant les manipulations. Suivez la procédure du hotend pour le montage et le serrage. Contrôlez le maintien de la résistance et de la thermistance ainsi que le cheminement de leurs câbles avant la remise en service.

Photo non contractuelle.
